WTH-225/LAN |
www.watchfuleyesolutions.com |
“警惕眼”云服务LAN扩展器 |
产品名称:“警惕眼”云服务LAN扩展器
型号:WTH-225/LAN
货号:CN127301
WTH-225/LAN的接线
①连接485线(-/+,RS485)
远程监测设备的RS485接线的+/-连接到WTH-225/LAN的对应485接口
②连接网线(RJ45,Ethernet)
WTH-225/LAN的RJ45口,用网线连接宽带路由器上能上网的口(先用电脑连接测试上网)
③连接电源线(DC,9-24V)
开启电源,即可扩展到“警惕眼”云服务
④连接串口线(2/3/5线,RS232)
注:①RS485和④RS232,可选其中一种接线方式
面板指示灯
Active:当发送数据到云服务器时,蓝灯闪烁
Link:连接网络正常时,绿灯常亮
Power:当接上电源时,红灯常亮
登陆"警惕眼"云服务
1、电脑登录云服务,网址:www.greenspd.com
2、填写邮箱地址,注册云服务用户名
3、登录云服务后,在设置页面输入设备号和验证码,关联监测设备
4、任何能上网的电脑都可以登录云服务实时查看最新的数据
更多内容请阅读“警惕眼”云服务平台操作手册
WTH-225/LAN “警惕眼”云服务LAN扩展器 Page 02
WTH-225/LAN扩展实现的功能(免费):
www.spdworld.com 防雷保护远程智能监测系统 --- 基于物联网云服务的平台
1、物联网:每台云服务联网设备拥有唯一的设备序列号,无限节点同时组网
2、云连接:远程监测设备通过RS232/RS485连接WTH-225/LAN可扩展到RJ45网络连接,实现云管理
3、无人值守:在连接互联网的任何电脑,登录www.spdworld.com查看监测点的浪涌保护器运行情况,实现远程办公
4、实时数据:随时登陆云服务浏览实时数据,当发生浪涌保护器故障、雷击浪涌时,远程监测设备在发出声光告警信息的同时,云服务页面也实时显示防雷系统运行状态的变化,维护人员可前往现场及时排除故障,防止二次雷击的风险
5、云储存:所有数据储存于云服务器,数据免费保存1个月
云服务VIP扩展功能(收费):
1、设置云服务器告警阀值
2、告警发送:设置告警信息接收的手机或E-mail,当发生浪涌保护器故障、雷击浪涌时,远程监测设备在发出声光告警信息的同时,云服务即时发送告警信息到设置的手机短信或邮箱地址,维护人员第一时间收到告警信息可及时前往现场排除故障,防止二次雷击的风险
4、设置远程监测设备的经度和纬度数据,集中管理时地图方位浏览,更清晰明了
5、任何能上网的电脑都可以登录云服务实时查看最近半年的数据,针对重要监测点可设置保存更长时间,可作为黑匣子使用
6、云平台可实现多用户分级集中管理

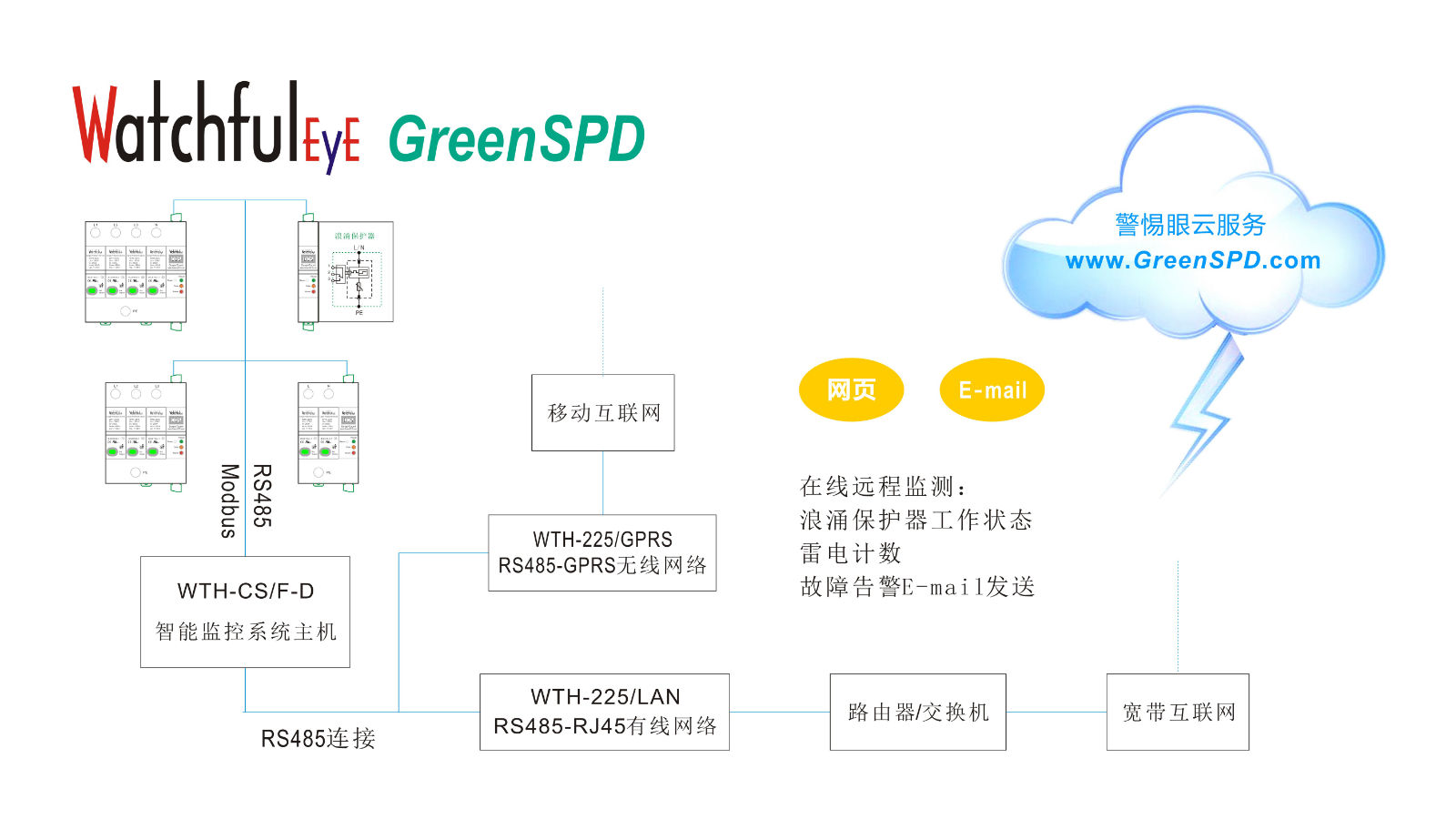

“警惕眼”云服务系统架构图:
