WTH-500/G+/...320
www.watchfuleyesolutions.com 电源系统浪涌保护器

无纸化说明书
绿色环保和保护环境是制造商的责任。WatchfulEye产品具有在其产品外壳上激光刻标下载数据表的链接:
http://datasheet.watchfuleyesolutions.com/CN120284.html

特点描述
符合标准: GB18802.1,IEC 61643-1,UL1449
应用场合: 主配电柜
7层高能量GDT串联结构,安全应用于L-PE保护模式,实现一级的浪涌保护

订货信息
型号 货号
WTH-500/G+/1P-320 CN120284
WTH-500/G+/1P-320 x2pcs CN120284x2
WTH-500/G+/1P-320 x3pcs CN120284x3
WTH-500/G+/1P-320 x4pcs CN120284x4

技术参数
型号 WTH-500/G+/1P-320
最大持续工作电压 (Uc) 320V 50/60Hz
直流击穿电压 (100V/s) >500V
GB18802.1/IEC61643-1标准 一级浪涌保护
IEEE标准应用场合 C & B
标称放电电流 (In) 200kA
最大放电电流 (Imax) 400kA
冲击电流 (Iimp) 50kA
残压 (Up @6kV/3kA) 1.7kV
保护模式 L-PE, N-PE
浪涌保护元器件 7层串联高能量GDT
续流 (If) 3kA rms (at 320V) / 5kA rms (at 255V)
响应时间 (tA) <100ns
浪涌响应激活组件
热敏温度脱口
漏电流 (在75%U1mA下)
故障指示
IP保护等级 IP 20
短路电流耐受能力 (SCCR) 20kA rms
最大后备保险丝 350A gL (空开: <160A)
3kA环境下的寿命 (8/20μs) >5000 events
使用环境温度 -40°C~80°C
使用环境湿度 0%~95%不凝露
使用最高海拔 3000米
接线能力 35mm² (硬线) / 25mm² (多股软线)
剥线长度 15mm
最大螺丝扭力 3.5Nm
安装方式 35mm标准导轨
模块宽度 35.8mm (2TE)
外壳材料 PA66塑料 (UL94 V-0)
模块结构 一体式结构
净重 259g
产品尺寸 (W×H×D) 35.8mm×90mm×66.5mm
遥信配件
线路最大负载 125VAC/3A, 250VAC/1.5A
最大线经 1.5mm²
剥线长度 6-7mm
最大螺丝扭力 0.25Nm

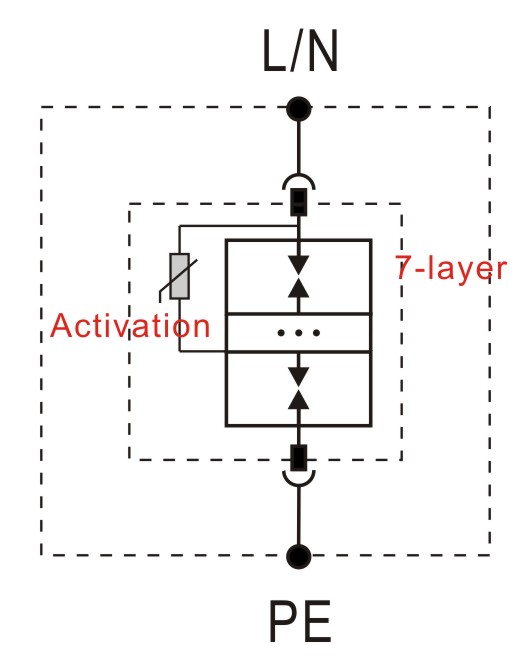

电气原理图
产品尺寸图
