WTH-10/DC48
www.watchfuleyesolutions.com 直流电源浪涌保护器
无纸化说明书
绿色环保和保护环境是制造商的责任。WatchfulEye产品具有在其产品外壳上激光刻标下载数据表的链接：
http://datasheet.watchfuleyesolutions.com/CN120384.html
特点描述
符合标准: GB18802.1，IEC 61643-1，UL1449
应用场合: 设备前端
技术参数
型号 WTH-10/DC48
货号 CN120384
GB18802.1/IEC61643-1标准 Class III
额定工作电压 (Un) 48VDC
最大持续工作电压 (Uc) 60VDC
标称放电电流 (In) 5kA
最大放电电流 (Imax) 10kA
开路电压 (Uoc) 15kV
电压保护水平 (Up) 0.6kV
保护模式 +/-, +/PE, -/PE
浪涌保护元器件 MOV+GDT
响应时间 (tA) <25ns
漏电流 (在75%U1mA下) 无
热敏脱扣保护 有
IP保护等级 IP 20
3kA环境下的寿命 (8/20μs) >1000次
使用环境温度 -40°C to 80°C
使用环境湿度 0% to 95%不凝露
使用最高海拔 3000米
接线能力 6mm² (多股软线)
剥线长度 13mm
最大螺丝扭力 1.0Nm
安装方式 35mm标准导轨
模块宽度 27mm (1.5TE)
外壳材料 PA66塑料 (UL94 V-0)
模块结构 模块化一体式设计
净重 142g
产品尺寸 (W×H×D) 27mm×72mm×59.5mm
遥信配件 有
线路最大负载 125VAC/3A, 250VAC/1.5A
最大线经 1.5mm²
剥线长度 6-7mm
最大螺丝扭力 0.25Nm

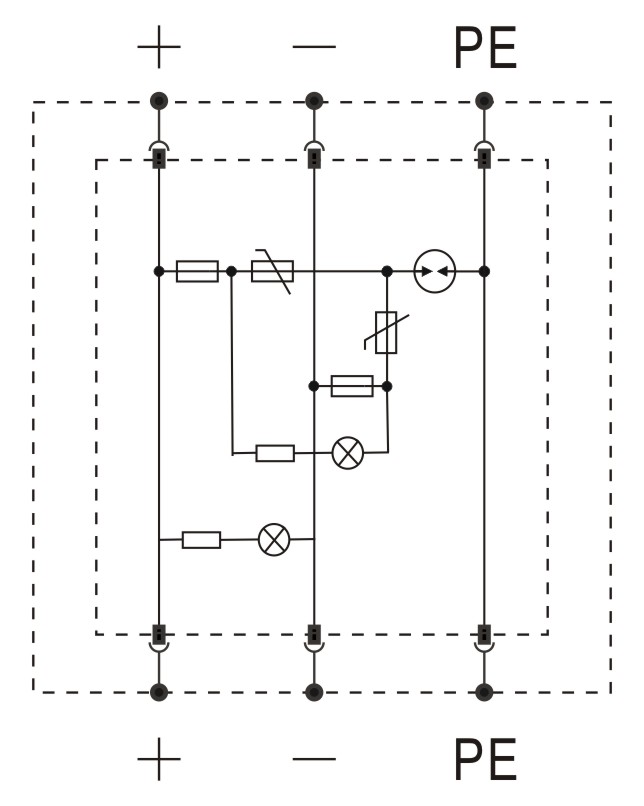

电气原理图
产品尺寸图
