无纸化说明书
绿色环保和保护环境是制造商的责任。WatchfulEye产品具有在其产品外壳上激光刻标下载数据表的链接:
http://datasheet.watchfuleyesolutions.com/CN121066.html

产品型号 & 订货编号

型号 Model 货号 LED灯状态指示 UPC/EAN编码
WTH-SG/TL20PG-320 CN121065 (0) 811914031826
WTH-SG/TL20PG-320L CN121066 (0) 811914031833
WTH-SG/TL20PG-320
WTH-SG/TL20PG-320L

产品认证

www.watchfuleyesolutions.com - Page 01 - Back to TOP -

产品描述
WTH-SG/TL20PG-320(L)系列浪涌保护器,每线MOV+GDT浪涌保护架构,线间和线地都不会有漏流的产生,避免了因浪涌保护器长期在线漏电流升高造成的老化起火风险。线间和线地全保护模式,任何两个点间的残压都降低到最低的水平。
应用场合:LED路灯、精密仪器或其它需要精细浪涌保护的设备前端,也可以直接焊接在PCB板上。
WTH-SG/TL20PG-320(L)系列技术参数
额定工作电压 (Un) 100-265VAC
频率 50/60Hz
最大持续工作电压 (Uc) 320V
应用于LED街灯保护等级 I级
IEC/EN61643-11标准 Class III / Type 3
IEEE标准应用场合 A
标称放电电流 (In) 5kA
最大放电电流 (Imax) 10kA
开路电压 (Uoc) 10kV
电压保护水平 (Up) 1.2kV
残压 (Ures @4kV 1.2/50μs) 1.0kV
保护模式 L-PE, N-PE, L-N
接线方式 并联
浪涌保护元器件 MOV+GDT
续流 (If) NO
响应时间 (tA) <100ns
漏电流 (在75%U1mA下) 无(每线串联GDT)
热敏脱扣告警 LED状态指示灯(绿灯亮: OK, 灭: 失效)
IP保护等级 IP 65 (可选灌胶: IP 67)
内置保险丝
1kA环境下的寿命 (8/20μs) >2000次
使用环境温度 - 40°F to 176°F (-40°C to 80°C)
使用环境湿度 0% to 95%不凝露
使用最高海拔 10,000英尺 (3000米)
外壳材料 PA66塑料 (UL94 V-0, f1)
净重 71g
产品尺寸 (W×H×D) 62mm×53mm×37mm

www.watchfuleyesolutions.com - Page 02 - Back to TOP -
.

浪涌保护电气原理图


产品尺寸图


www.watchfuleyesolutions.com - Page 03 - Back to TOP -

常见问题 & FAQ(1/2)
1、我找不到产品包装里的纸质说明书怎么办?

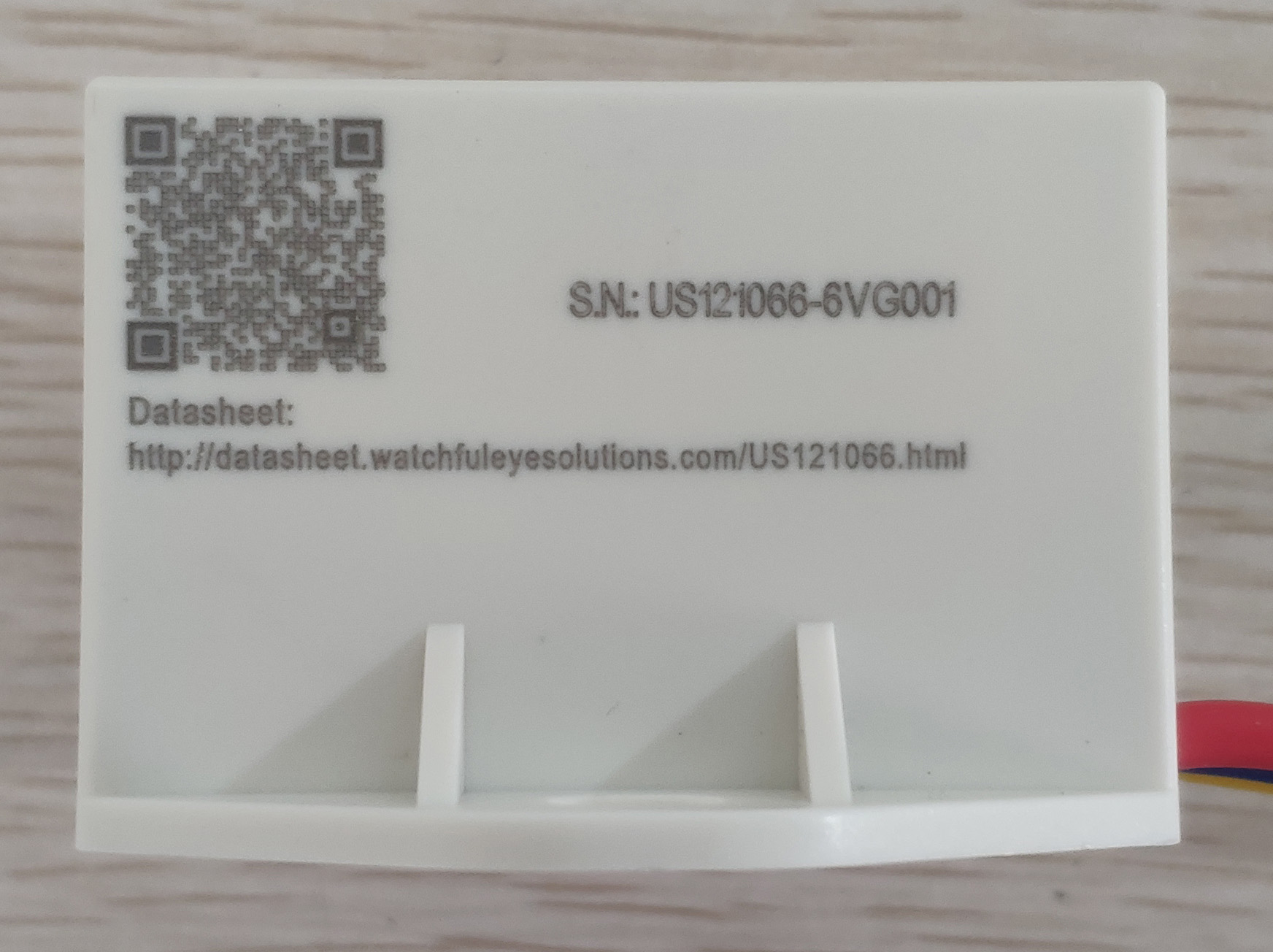

Watchfuleye全面实施无纸化说明书的策略,产品外壳左侧面刻标有无纸化说明书的网址和该网址的二维码,如需要纸质说明书阅读,可以自行打开说明书链接并打印说明书。


2、带LED状态指示的优点?
如果浪涌保护失效,状态指示灯灭,这样就很直观可以看到,做到及时更换,避免因二次浪涌对设备造成的损坏。

3、可以自定义引出电线的长度吗?
可以自定义电线的长度,请在订单中说明

4、可选IP67,我该如下操作订单?
请在订单中说明(注:IP67是整体灌胶,会增加产品的重量)

5、型号WTH-SG/TL20PG-320没有状态指示灯,用什么仪器可以测试浪涌保护功能是正常的?
用Watchfuleye的浪涌保护器测试仪来测试

6、可以描述更多的应用场合吗?
LED路灯、网络交换机、计算机、服务器、空调、冰箱、逆变器、精密仪器或其它需要精细浪涌保护的设备前端,也可以在产品生产时集成到设备的电源模块中或直接焊接在PCB板上,更可以直接并联在末端配电箱里或墙壁开关上

7、外壳材料描述的UL f1标准是什么?
UL f1标准是防紫外线、防酸雨等级,可以应用于室外环境

8、MOV+GDT的浪涌保护架构有什么优势?
无漏电流,减缓MOV的老化,避免了因MOV老化漏电流升高产生的燃烧或爆炸风险

9、L-PE, N-PE, L-N全保护模式的优点是什么?
更精细保护,每线间的残压保持均衡,降低了浪涌电压差对设备的风险,对于精密仪器等设备、铁路等特殊行业、重点保护的设备是至关重要的


www.watchfuleyesolutions.com - Page 04 - Back to TOP -

常见问题 & FAQ(2/2)
10、引出的电线是什么规格标准?
UL认证的电线,规格:14AWG(2.08mm² )

11、电线顶端的剥线长度是多长?
剥线长度:10mm

12、三根电线如何接线的?
产品上有清晰的刻标接线方式,红色线:L线(火线),蓝色线:N线(零线),黄绿线:PE(接地线)


www.watchfuleyesolutions.com - Page 05 - Back to TOP -

下载WatchfulEyE官方App
了解更多产品和关注公司实时动态,请扫描二维码下载官方App:

产品售后
Watchfuleye产品在全球提供5年的质量保证服务承诺。
