WTH-SG/RJ45-KH-C/24
WTH-SG/RJ45-KH-C/16
WTH-SG/RJ45-KH-C/12
WTH-SG/RJ45-KH-C/8
WTH-SG/RJ45-KH-C/4
WTH-SG/RJ45-KH-C/2
WTH-SG/RJ45-KH-C/1

产品认证

产品描述

WTH­-SG/RJ45系列应用于网络通讯系统的浪涌保护。
WTH-SG/RJ45-KH-C/24以太网&PoE浪涌保护器串联在CAT6线和RJ45网络接口之间，自适应10/100/1000/10000 (10G) Base-T以太网系统，保护网络设备(电脑、路由器、交换机、PoE设备等)免遭过电压浪涌的袭击。
(符合标准：IEC61643­-21, UL497B, IEEE 802.3af PoE/802.3 at PoE Plus)

WTH-SG/RJ45-KH-C 系列技术参数
额定工作电压 (Un)	2.8V(RJ45网络)/48V(PoE)
最大持续工作电压 (UC)	3V(RJ45网络)/60V(PoE)
标称放电电流 (In @8/20μs)	3kA (线-线)
最大放电电流 (Imax @8/20μs)	20kA (线-GND/PE)
电压保护水平 (Up @线-线)	50V @ 3kV (1.2/50)
电压保护水平 (Up @线-GND/PE)	700/800V @ 3kV (1.2/50)
最大线路负载	600mA (PoE)
适应网络速率	100/1000Mbps
每对线带宽(3db)	>250MHz
插入损耗	<0.5dB @100MHz
保护线路	1-2,3-6,4-5,7-8
浪涌保护元器件	GDT, TVS
击穿电压范围, Vdc @ 100 V/s	2.4-188 (L-L) / 72-108(L-G)
脉冲电压范围,Vdc @ 100 V/µs	<1000
响应时间 (tA)	<100ns (线-GND/PE), <1ns (线-线)
接线模式	RJ45（1-n 端口）
应用环境温度	- 40° to 176°F (-40° to 80°C)
应用环境湿度	0%~95%不凝露
应用环境最高海拔	10,000英尺 (3000米)
浪涌寿命 0.5kA (8/20μs)	>2000次
外壳材料	黑色氧化铝合金
产品尺寸 (W×H×D)	**"×3.55"×1.75" (**mm×89mm×45mm)

主要特点

1、完美的结构设计，高度：1U (44.5mm)，深度：89mm
2、精致的设计工艺，耳朵固定灵活，可面向机架的前部或后部安装
3、铝合金黑色氧化，艺术品一样的色彩，圆滑的边沿
4、独立的接地端子，卓越的浪涌保护特性
5、模块结构多功能自由选择的组合
6、标准19英寸的长度，更可以定制不同长度的应用

19" 机柜安装方法（24口、16口、12口）

安装说明

浪涌保护器应安装在机箱或壁柜里，在使用者不可直接触及的地方，只针对技术人员或服务人员操作。

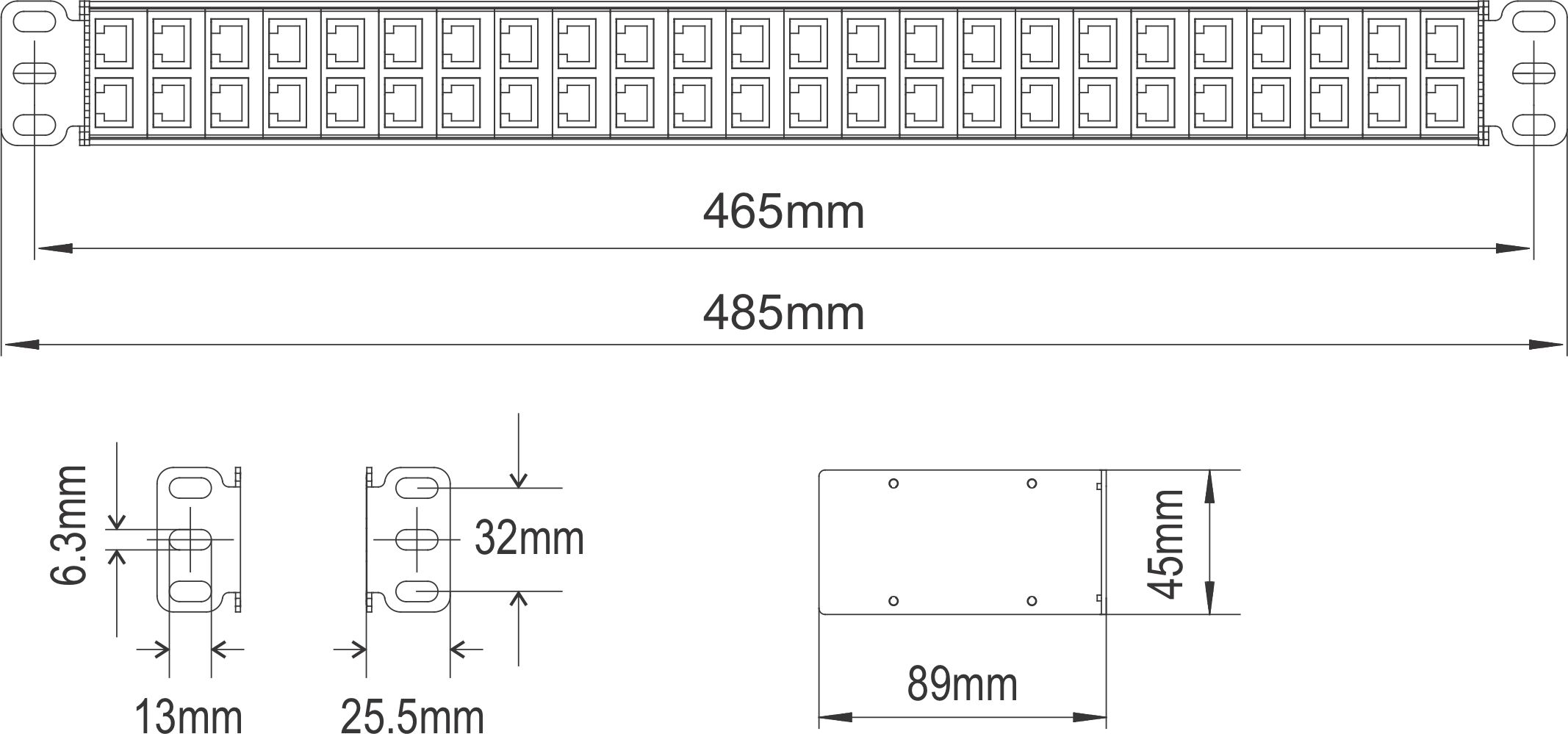

产品尺寸图 (W×D×H)

WTH-SG/RJ45-KH-C/24:

浪涌保护电气原理图

应用图例

常见问题 & FAQ（1/2）

1、我找不到产品包装里的纸质说明书怎么办？
Watchfuleye全面实施无纸化说明书的策略，产品外壳后侧面刻标有无纸化说明书的网址和该网址的二维码，如需要纸质说明书阅读，可以自行打开说明书链接并打印说明书。


2、型号 WTH-SG/RJ45系列没有状态指示灯，用什么仪器可以测试浪涌保护功能是正常的？
如果发现系统故障，先卸下浪涌保护器，使系统还原到没有浪涌保护器的接线状态，如果系统故障此时解除，则说明浪涌保护器故障。用Watchfuleye的浪涌保护器测试仪也能更方便地测试WTH-SG/RJ45系列是否正常。

3、能列出更多WTH-SG/RJ45系列的应用场合吗？
网络交换机、路由器、计算机、服务器、视频摄像头等PoE设备

4、GDT+TVS的浪涌保护架构有什么优势？
二级的浪涌保护模式，第一级的GDT保护，可以泄放强的浪涌入侵，降低浪涌的能量；第二级TVS的精细保护，以达到一个更低的残压值。

5、如果线路侧和设备侧的线接反了，对浪涌保护有影响吗？
当接反线的时候，TVS成了前级保护，GDT是后级保护。TVS保护的标称放电电流会比GDT低很多，如果遇到浪涌入侵，可能会造成TVS的损坏；二级的GDT保护也会起到浪涌的保护作用，但是残压值会升高，对于被保护设备是一种风险。

6、GDT+TVS浪涌保护架构的1-2, 3-6, 4-5, 7-8线全保护模式的优点是什么？
如果你不知道系统是100M还是1000M，是哪种PoE结构，是哪种布线模式，GDT+TVS的全线浪涌保护模式避免了你选型的困惑。

7、除了19英寸机架安装的24端口、16端口和12端口型号之外，其他端口产品是否也有安装耳朵？
是的，任何WTH-SG/RJ45-KH系列都配有安装耳朵

8、我如何定制19英寸机架式的其它产品
模块化设计允许您根据需要定制插件模块自由组合，19英寸标准尺寸或其它自定义的尺寸长度，从而最大限度地提高使用的灵活性并易于维护。并提供可选安装耳朵从前后两个方向的安装便利。
点击下方蓝色按钮开始操作


自定义您的PDU

FAQ & Help (2/2)

9、WTH-SG/RJ45系列有导轨式安装的产品吗？

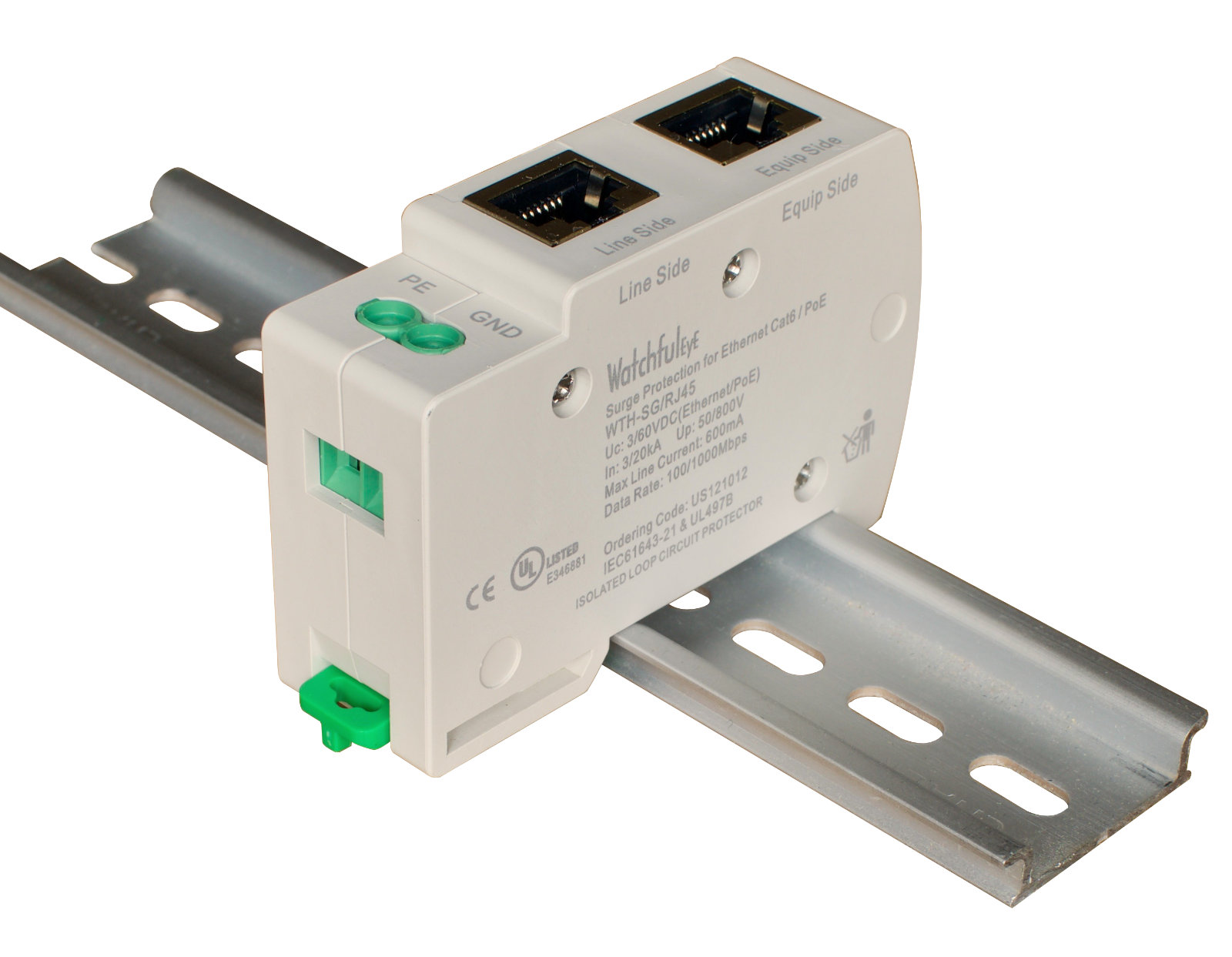

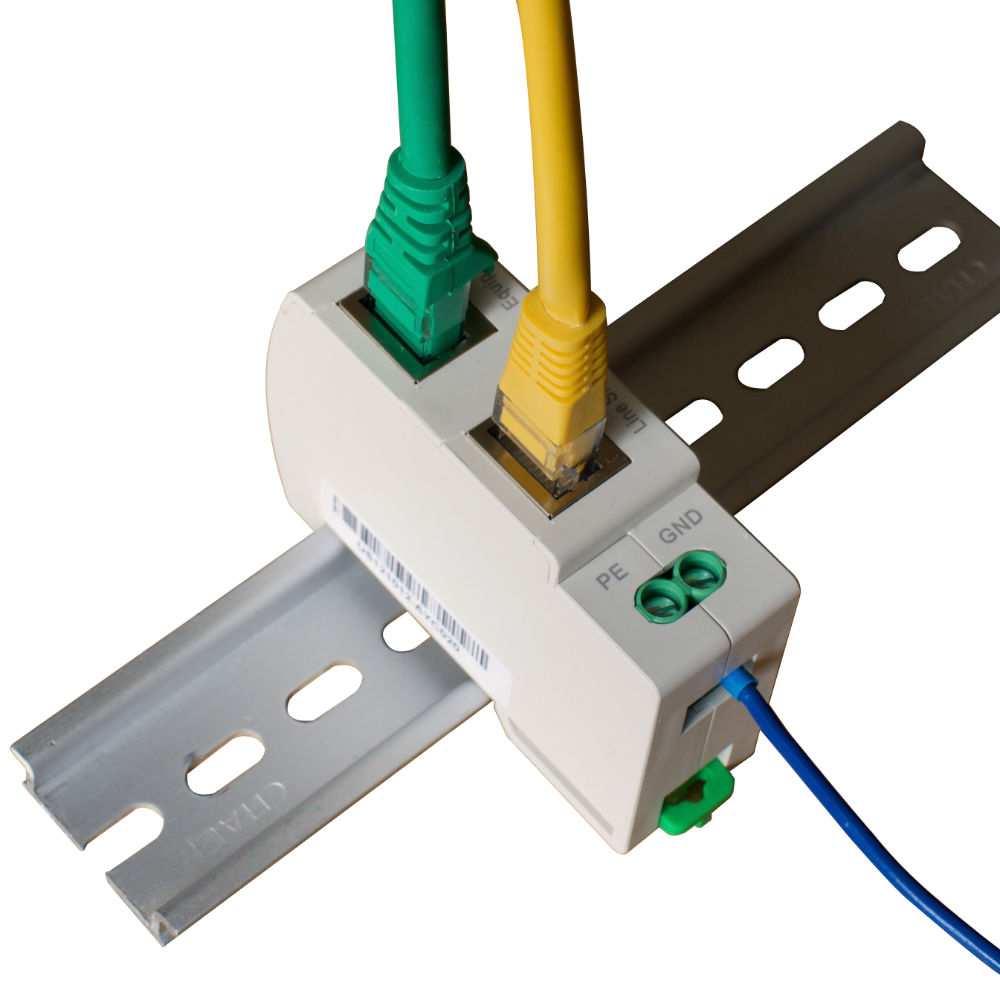

导轨式安装的有：WTH-SG/RJ45（精细保护模式），见下图：


10、WTH-SG/RJ45系列有户外安装的产品吗？
安装在户外的有WTH-SG/RJ45-KE（壁挂式）和 WTH-SG/RJ45-KG（防水箱式） 两个型号，见下图：

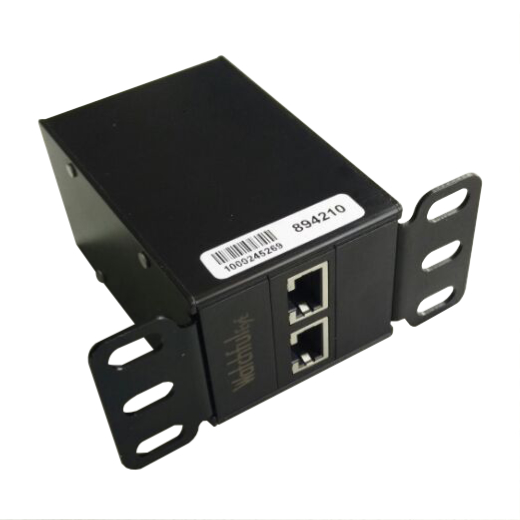

11、能提供WTH-SG/RJ45-KH-C系列的实物照片吗？

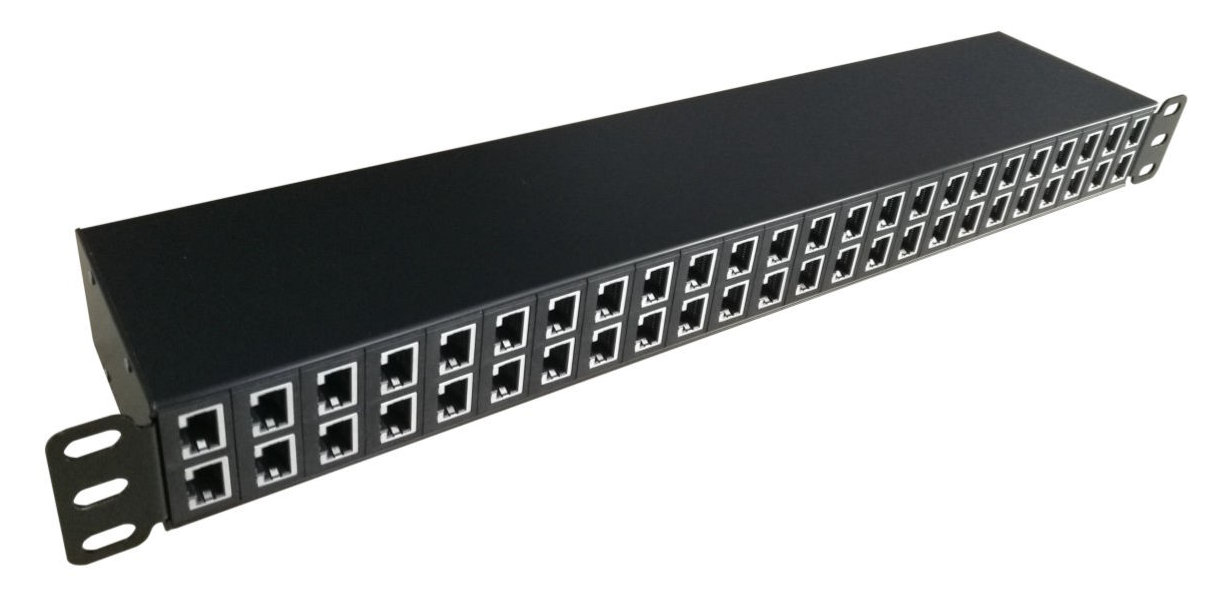

以1端口和24端口的产品为例：
