浪涌保护器的工作原理

浪涌保护器的核心元件是内部的一个非线性元件。根据非线性元件的不同，浪涌保护器可以分为开关型（核心元件主要为GDT）和限压型（核心元件主要为MOV）。

GDT和MOV的工作原理虽然有差异，但是基本的特性非常相似：在没有过电压时，他们的阻抗都非常高，一般是兆欧级，几乎相当于断路。当出现过电压时，阻抗迅速下降到几欧，浪涌电流就会通过浪涌保护器流入地，而不会进入设备，同时，由于浪涌保护器的这时的阻抗很小，它的两边电压也比较小，同时因为他和被保护的设备并联，也就防止设备承受较大的浪涌电压。这样，就起到了泄流和限压的效果。

漏电流参数的重要性

限压型浪涌保护器随着使用年限的加长，MOV芯片逐步老化会伴随着漏电流的升高。漏电流的升高会引起浪涌保护器的过热、加速老化、直至失效，如果我们没有及时关注浪涌保护器老化曲线并及时更换，如果浪涌保护器因漏电流攀升在过热情况下不能及时脱口，更有可能引起浪涌保护器爆炸，更严重的会引起火灾。

导通电压参数的重要性

浪涌保护器的导通电压，就是当测试电压上升时，流过浪涌保护器的电流在1mA时测到的电压值。
系统里安装的浪涌保护器是否已被击穿？使用多年的浪涌保护器是否还可以继续使用？如果电网系统的L-PE 电压是220V, 所选择的浪涌保护器是否正确？浪涌保护器上仅标注了UC 的数据，真实响应浪涌电流的导通电压是多少？
以上的有所问题，当测得导通电压参数时则全部迎刃而解。

测试结果合格性参考

在浪涌保护器产品上标注的只有Uc的数值，对于每个厂家实际生产中所规定的Uc值所对应的导通电压数值会有一些差异，下面以“Watchfuleye”浪涌保护器的参数作为参考

Watchfuleye品牌

沃企国际(美国)有限公司总部位在纽约，Watchfuleye商标已在美国、中国、欧盟等全球大部分国家地区注册。在上海设有市场推广和产品销售部门。

无纸化说明书

绿色环保和保护环境是制造商的责任。WatchfulEye产品具有在其产品外壳上激光刻标下载数据表的链接：
http://datasheet.watchfuleyesolutions.com/CN128002.html

WTH-CS/BT-1000V 测试仪使用手册(简体中文)

浪涌保护器相关参数的重要性、测试结果合格性参考	1
关于Watchfuleye品牌	2
浪涌保护器测试仪使用手册目录	3
产品型号及订货信息、产品特点	4
技术参数、外形尺寸	5

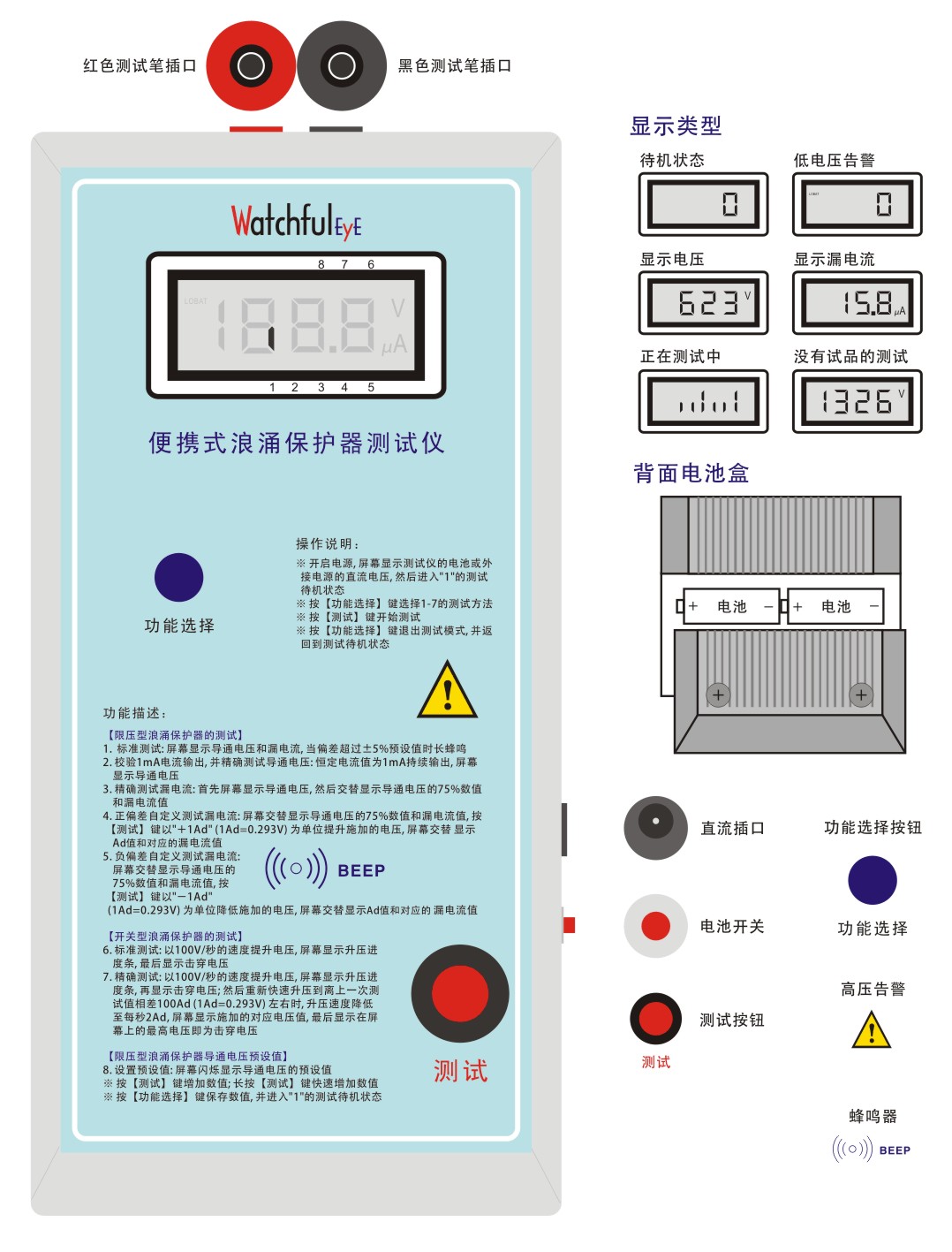

认识测试仪	6
安全注意、测试仪供电、测试误差	7
香蕉插头和测试笔的使用、测试准备，选择试品类型	7
功能选择键描述	8
测试模式和流程
一、MOV 型浪涌保护器器的快速测试	9
二、MOV 导通电压的精确测试和导通电压校准	10
三、MOV 漏电流的精确测试和漏电流校准	11
四、微调Ad 电压值模式下的漏电流测试	12
五、GDT 快速测试	13
六、GDT 精确测试及击穿电压校准	13
七、测试仪计量的帮助文档（第三方机构计量）	14
八、测试仪校准步骤	15
九、测试仪第三方机构计量检测报告	16
附：常见问题 & FAQ	19
下载WatchfulEyE官方App	22

手持式浪涌保护器测试仪

便捷的测试操作

一、限压型SPD 的快速测试方法
“功能1”测试模式，按测试按钮，屏幕上即刻显示导通电压和漏电流
二、开关型SPD 的快速测试方法
“功能6”测试模式，按测试按钮，屏幕上显示击穿电压

WTH-CS/BT-1000V 技术参数：

导通电压Un(U1mA)测量范围： 120~200 +/-5V，200~1000V +/-2.5%
漏电流测量范围：0~20.0uA +/-0.5uA，20.0~25.0uA +/-2.5%
“功能1”测试模式，测量限压型浪涌保护器，2.5 秒左右显示导通电压和漏电流
击穿电压测量范围：120~1000V, ±2.5%, ±5V(120-1000V)
“功能6”测试模式，测量开关型浪涌保护器，以100V/秒逐步提升直流电压，精确测量击穿电压
导通电压最小分辨率：1V
漏电流最小分辨率：0.1μA
工作温度：0°C ~ +50°C
电源：4 节5 号充电电池、4 节5 号干电池、DC 5V2A 外接电源适配器
重量：570g(不含附件)
尺寸：245mm×120mm×50mm

认识测试仪：

安全注意

测试仪供电

有两种供电方法：
1、接上DC 5V 2ADC 电源适配器，插上电源，屏幕显示初始值 "0"，即为待机状态
2、装载4 节5 号普通电池或可充电电池，装载电池后，按侧面红色按钮，打开电池电源开关，屏幕先显示电池的电压，然后显示初始值 "0"，即为待机状态
3、如果电压低于4.5V，屏幕左上角会显示"LOBAT”提示低电压
4、当待机时间超过300 秒（每间隔300 秒），测试仪发出连续的“滴滴”一声，提醒关机节约能源，也以免待机耗尽电池

测试误差

如果认为误差在不可接受范围，建议校准到常用的电压段和临界的漏电流，如:在500V 的电压段校准用于300V 电压段的测试，会产生更大的误差

香蕉插头和测试笔的使用

1、在测试仪顶端有两个测试笔插孔，把红色和黑色测试笔插入对应颜色的插孔
2、测试笔的另一端按照测试需要套上夹式或则针式的测试头，（以下测试方法中用夹式为例测试不带底座的浪涌保护器模块）
3、准备待测试的浪涌保护器
4、用测试夹夹住浪涌保护器的两极

测试准备，选择试品类型

※ 开启电源, 屏幕显示测试仪的电池或外接电源的直流电压, 然后进入"1"的测试待机状态

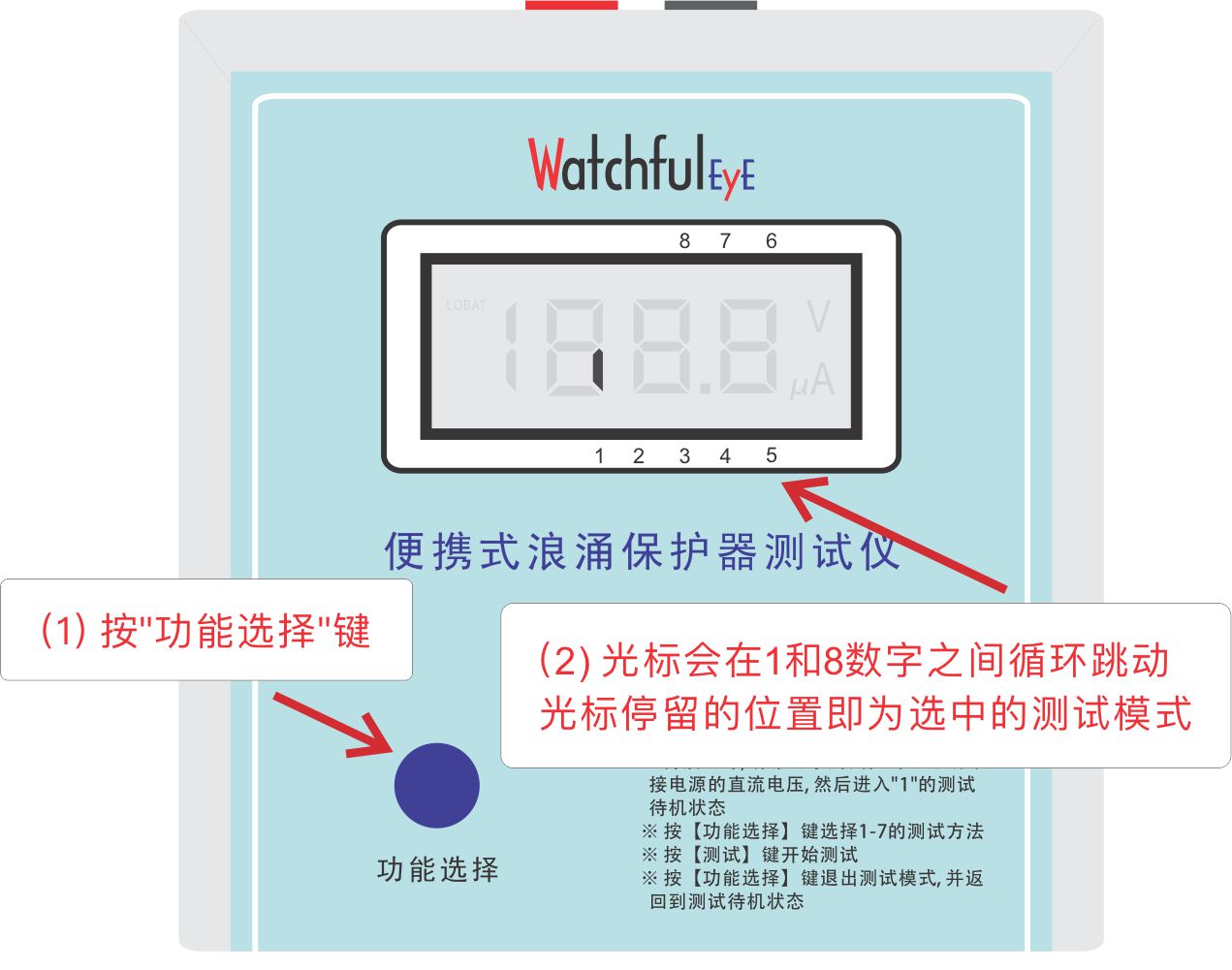

※ 按【功能选择】键选择1-7 的测试方法
※ 按【测试】键开始测试
※ 按【功能选择】键退出测试模式, 并返回到测试待机状态
注：当设置有导通电压预设值时，测试“类型1”的测试方式，测得的数值大于或小于预设值的5%时，会长蜂鸣提示

限压型被测试品以Watchfuleye WTH-40/C/R/1P-385 的模块为例
开关型被测试品以Watchfuleye WTH-65/G/1P-255 的模块为例

功能选择键描述：

【限压型浪涌保护器的测试】
1. 标准测试: 屏幕显示导通电压和漏电流, 当偏差超过±5%预设值时长蜂鸣
2. 校验1mA 电流输出, 并精确测试导通电压: 恒定电流值为1mA 持续输出, 屏幕显示导通电压
3. 精确测试漏电流: 首先屏幕显示导通电压, 然后交替显示导通电压的75%数值和漏电流值
4. 正偏差自定义测试漏电流: 屏幕交替显示导通电压的75%数值和漏电流值, 按【测试】键以"＋1Ad" (1Ad=0.293V)为单位提升施加的电压, 屏幕交替 显示Ad 值和对应的漏电流值
5. 负偏差自定义测试漏电流:屏幕交替显示导通电压的75%数值和漏电流值, 按【测试】键以"－1Ad" (1Ad=0.293V) 为单位降低施加的电压, 屏幕交替显示Ad 值和对应的 漏电流值

【开关型浪涌保护器的测试】
6. 标准测试: 以100V/秒的速度提升电压, 屏幕显示升压进度条, 最后显示击穿电压
7. 精确测试: 以100V/秒的速度提升电压, 屏幕显示升压进度条, 再显示击穿电压; 然后重新快速升压到离上一次测试值相差100Ad (1Ad=0.293V) 左右时, 升压速度降低至每秒2Ad, 屏幕显示施加的对应电压值, 最后显示在屏幕上的最高电压即为击穿电压

【限压型浪涌保护器导通电压预设值】
8. 设置预设值: 屏幕闪烁显示导通电压的预设值
※ 按【测试】键增加数值; 长按【测试】键快速增加数值
※ 按【功能选择】键保存数值, 并进入"1"的测试待机状态

一、MOV 型浪涌保护器的快速测试

1、功能选择
选择“功能1”
2、测试
按测试按钮，听“滴”一声后，放开测试按钮
3、读取测试数据
屏幕显示被测试MOV 型浪涌保护器的导通电压和75%导通电压下的漏电流，整个过程在2.5 秒左右
4、继续测试
（1）根据MOV 特性，第一次测试和第二次测试会有数据不一致的情况，属于正常现象，可通过多测试几次数据来判断MOV 的这个特性
（2）在显示漏电流时，按测试按钮，听“滴”一声，在第一次测试完成后，会自动进行第二次测试
（3）也可以在屏幕恢复到“0”的待机状态时，按测试按钮，进行第二次测试
5、退出到待机状态
在漏电流显示后，过1 秒左右没有任何按键操作，则屏幕清“0”，退出测试，进入待机状态

带导通电压预设值的测试
1、功能选择
选择“功能8”
2、设置预设值: 屏幕闪烁显示导通电压的预设值
※ 按【测试】键增加数值; 长按【测试】键快速增加数值
※ 按【功能选择】键保存数值, 并进入"1"的测试待机状态
3、当设置有预设值时，
标准测试: 屏幕显示导通电压和漏电流, 当偏差超过±5%预设值时长蜂鸣提示

二、MOV 导通电压的精确测试和导通电压校准

1、功能选择
选择“功能2”
2、测试
按测试按钮，听“滴”一声后，放开测试按钮
3、读取测试数据
精确测试导通电压值，屏幕长期显示被测试MOV 浪涌保护器的导通电压


6、退出到待机状态
在导通电压显示状态，按测试按钮，听“滴”一声放开测试按钮，则屏幕清“0”，退出测试，进入待机状态

三、MOV 漏电流的精确测试和漏电流校准

1、功能选择
选择“功能3”
2、测试
按测试按钮，听“滴”一声后，放开测试按钮
3、读取测试数据
屏幕显示被测试MOV 型浪涌保护器的导通电压，紧接着每间隔1 秒交替循环显示75%导通电压和漏电流
4、漏电流精确测试
此模式下，恒压75%的导通电压输出，来精确读取MOV 浪涌保护器漏电流值。


7、退出到待机状态
在交替显示状态，按测试按钮，听“滴”一声放开测试按钮，则屏幕清“0”，退出测试，进入待机状态

四、微调Ad 电压值模式下的漏电流测试

注：1Ad=0.293V

1、功能选择
选择“功能4”或“功能5”
2、测试
按测试按钮，听“滴”一声后，放开测试按钮
3、读取测试数据
屏幕显示被测试MOV 浪涌保护器的导通电压，紧接着每间隔1 秒交替循环显示75%导通电压和漏电流
4、漏电流精确测试
此模式下，恒压75%的导通电压输出，来精确读取MOV 浪涌保护器漏电流值。
5、进入微调75%导通电压测试模式
在交替显示状态，按测试按钮，听“滴”一声放开测试按钮，则屏幕交替显示“：0”和漏电流，进入微调 电压测试状态
6、微调75%导通电压范围测试
“0”代表0Ad，默认的75%导通电压基础值，此模式下，以1Ad=0.293V 的精度调整恒压值
（1）“功能4”模式下，每按一次测试键，听“滴”一声，则在基础的75%导通电压值下，升高1Ad 电压，屏幕显示所调整的Ad 值，精确显示此微调恒压下的漏电流值
（2）“功能5”模式下，每按一次测试键，听“滴”一声，则在基础的75%导通电压值下，减少1Ad 电压，屏幕显示所调整的Ad 值，精确显示此微调恒压下的漏电流值
7、此功能的更多说明
（1）根据MOV 的漏电流特性，在75%、74%和73%的导通电压下，测得的漏电流值都会有很大的差异
（2）此功能可以更精确测试不同电压值下的漏电流
8、退出到待机状态
在调整Ad 的测试状态，按“功能选择”键，听“滴”一声放开测试按钮，则屏幕清“0”，退出测试，进入待机状态

五、GDT 快速测试

1、功能选择
选择“功能6”
2、标准测试
按测试按钮，听“滴"声后，放开测试按钮，屏幕显示升压进度状态
3、读取测试数据
测试的升压速度100V/秒，屏幕显示被测试GDT 浪涌保护器的击穿电压
4、退出到待机状态
过1 秒左右没有任何按键操作，则屏幕清“0”，退出测试，进入待机状态

六、GDT 精确测试和击穿电压校准

1、功能选择
选择“功能7”
2、慢速升压和利用万用表校准测试
按测试按钮，听“滴”声后，放开测试按钮
3、读取测试数据
屏幕显示被测试GDT 快速升压的击穿电压，在二次升压到临近击穿点100Ad 时，以每秒小于1V 的速度慢速升压，屏幕显示对应的电压值，直到浪涌保护器被击穿，屏幕显示击穿电压

5、退出到待机状态
过1 秒左右没有任何按键操作，则屏幕清“0”，退出测试，进入待机状态

七、测试仪计量的帮助文档（第三方机构计量）

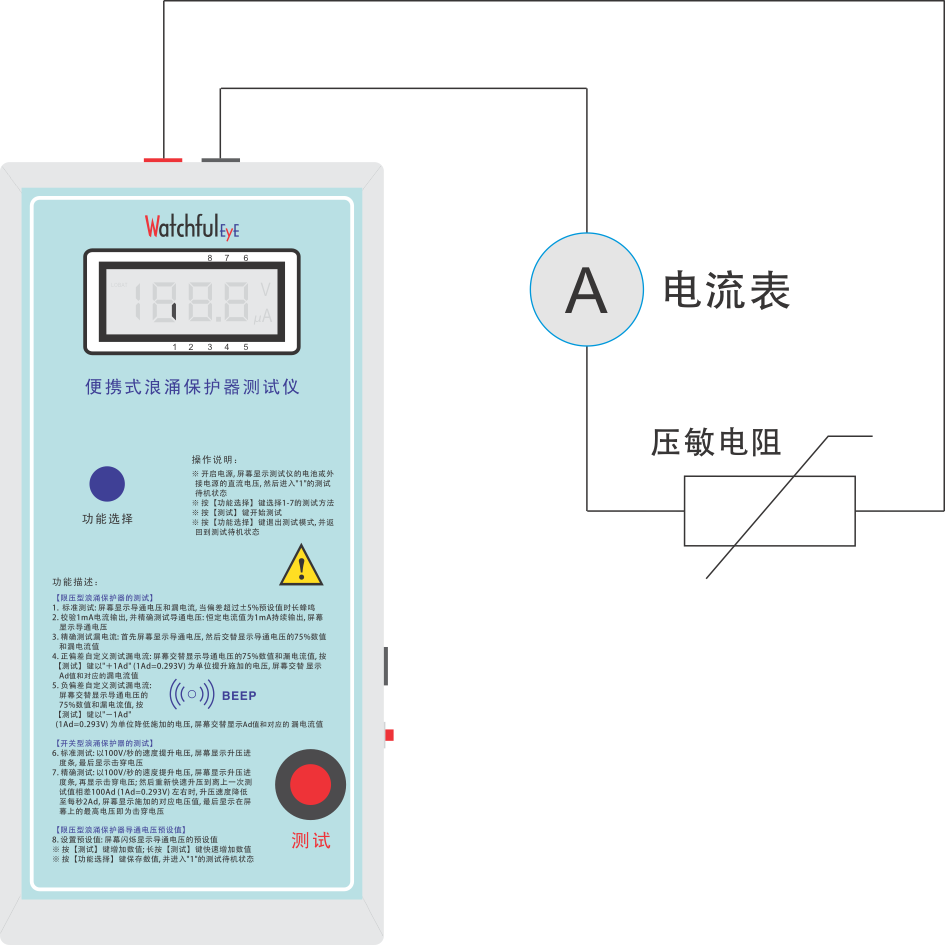

注：建议选择导通电压为620V ±5%的MOV

八、测试仪校准步骤

用适配的螺丝刀打开测试仪后盖，找到各功能校准所对应的电位器R3、R14、R17、R4
第一步、校验1mA 的恒流
“功能2”测试模式，用于校验1mA 电流的稳定性（万用表电流档）
第二步、R3 校准导通电压
“功能2”测试模式，用于校准MOV 测试的导通电压（万用表电压档）
第三步、R14 校准75%的导通电压
“功能3”测试模式，用于校准MOV 测试的75%导通电压值（万用表电压档）
第四步、R17 校准漏电流
“功能3”测试模式，用于校准MOV 测试的75%导通电压下的漏电流值（万用表电流档）
第五步、R4 校准击穿电压

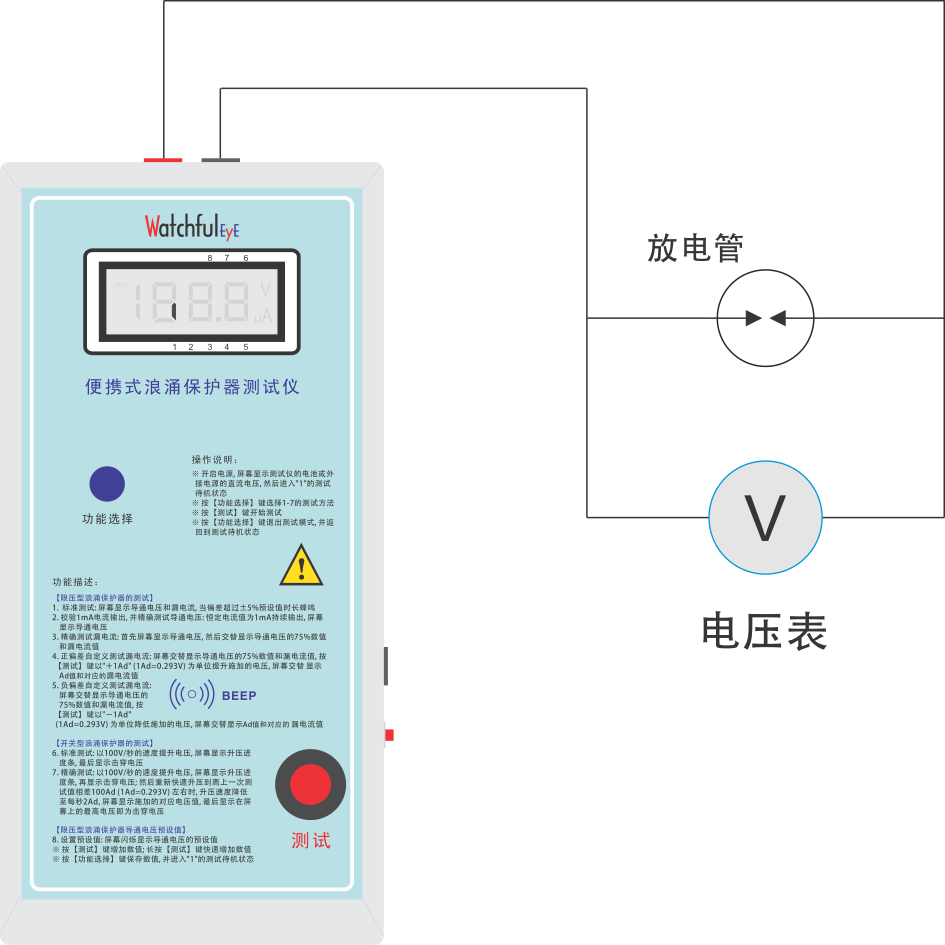

“功能7”测试模式，用于校准GDT 测试的击穿电压（万用表电压档）

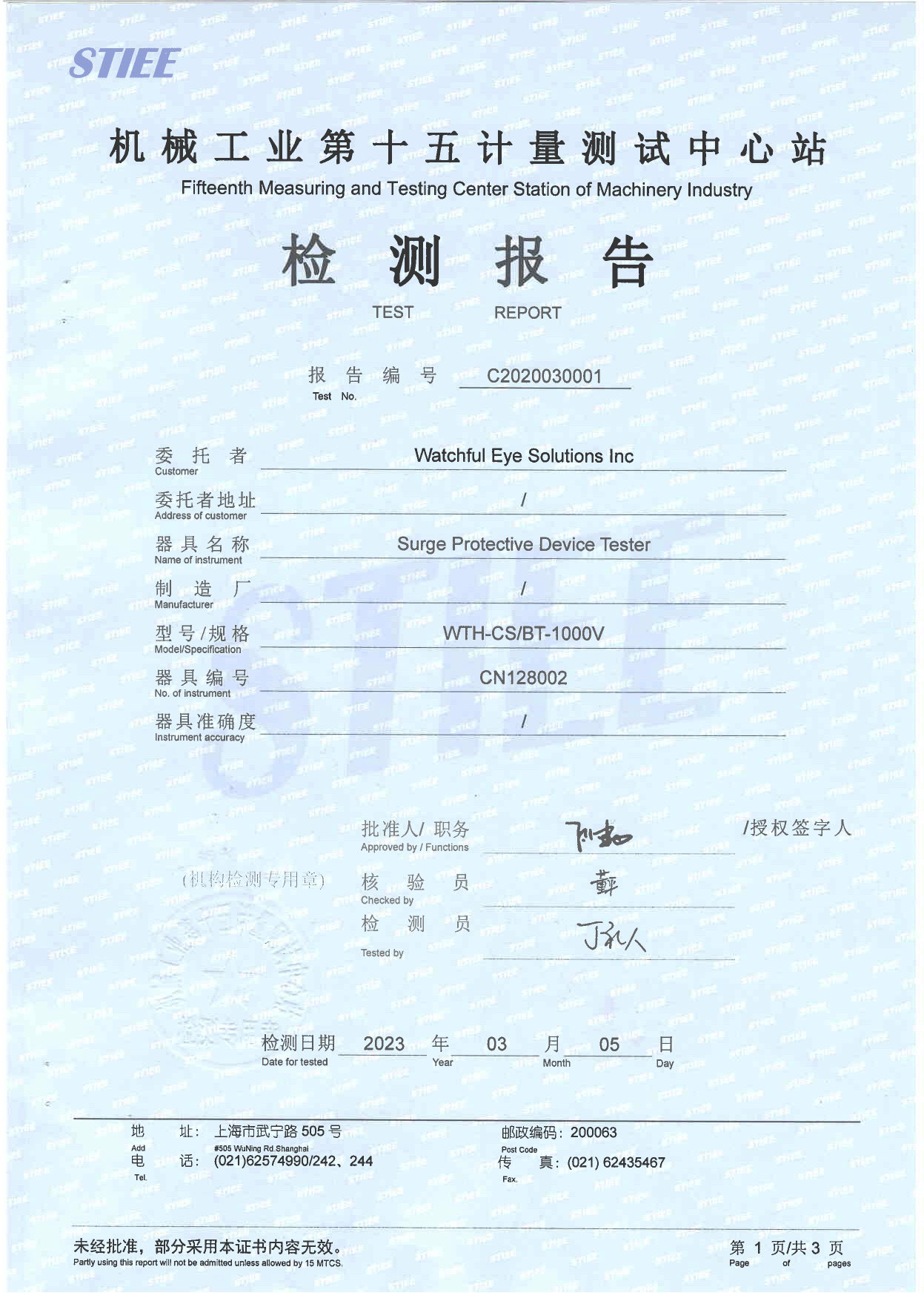

九、测试仪第三方机构计量检测报告（Page 1）

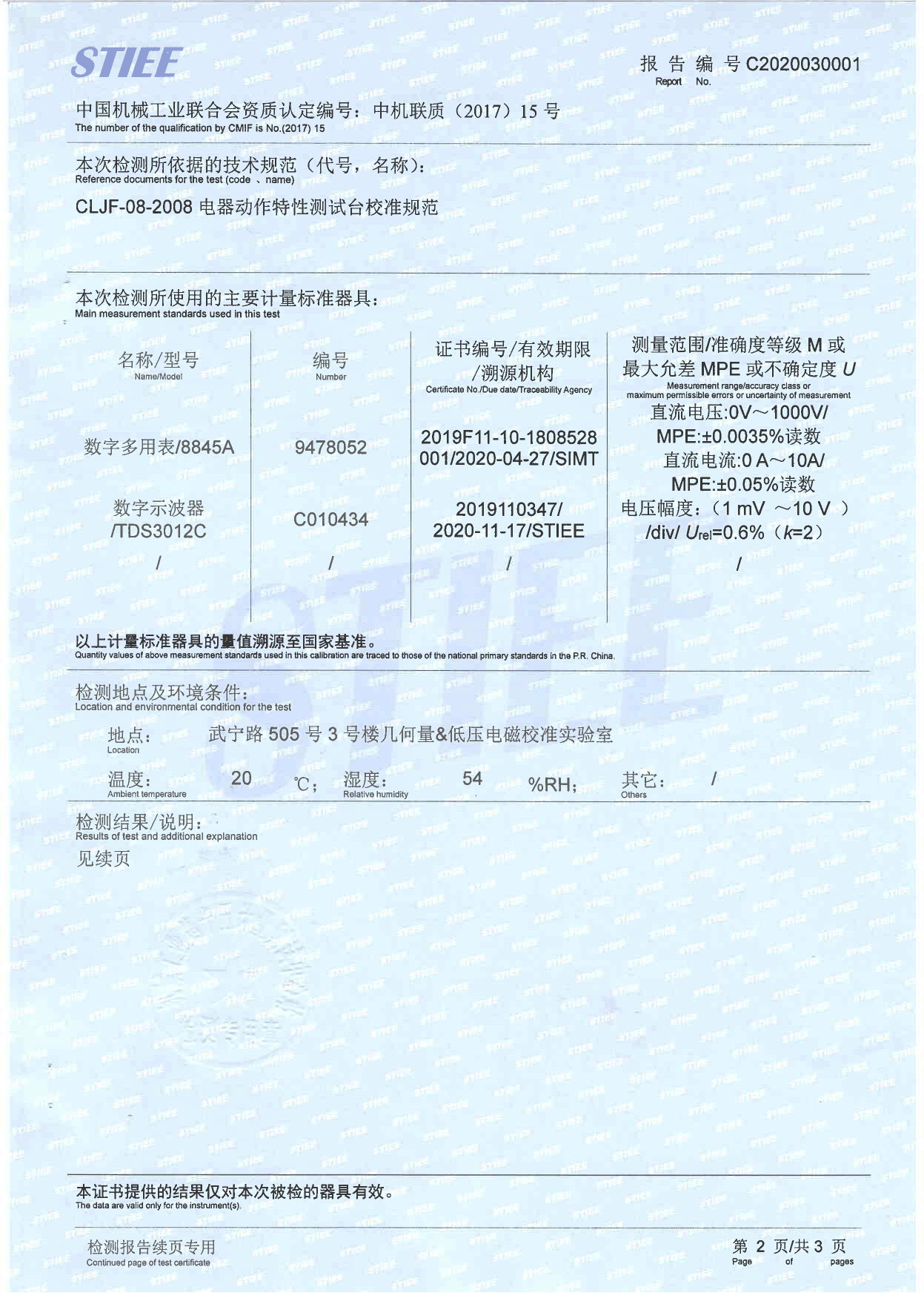

测试仪第三方机构计量检测报告（Page 2）

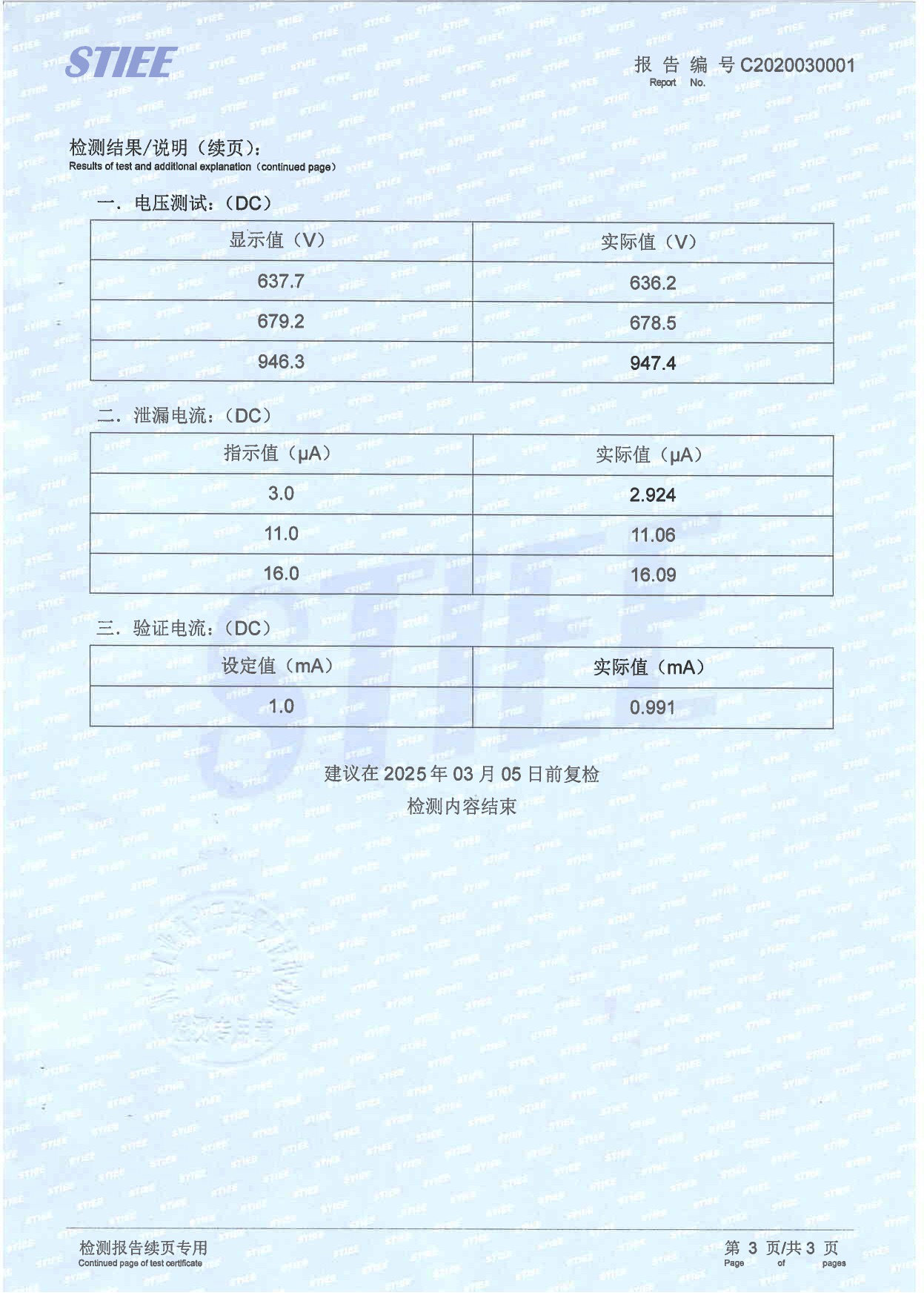

测试仪第三方机构计量检测报告（Page 3）

常见问题 & FAQ（1/4）

1、我找不到包装里的纸质说明书怎么办？
Watchfuleye全面实施无纸化说明书的策略，产品背面的标签上印刷有无纸化说明书的网址和该网址的二维码（因产品的生产批次不同，也可能刻标在外壳上侧的测试线插座面），如需要纸质说明书阅读，可以自行打开说明书链接并打印说明书。


2、测试仪随设备有DC电源适配器和电池吗?

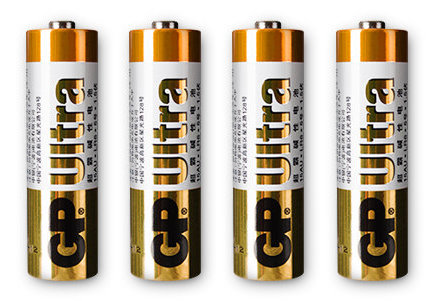

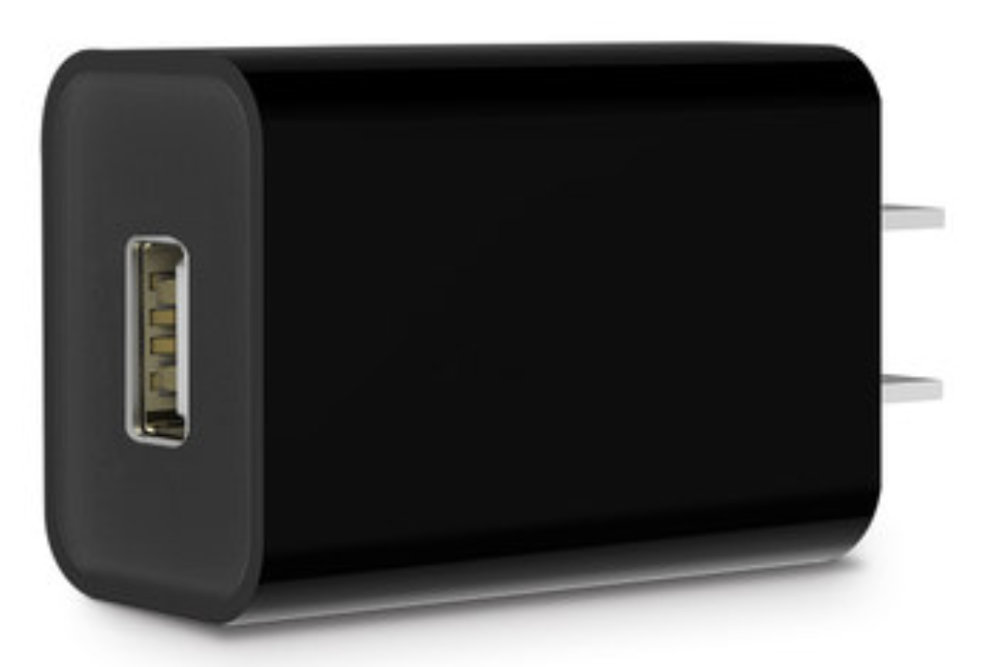

测试仪产品包装里没有附带电源适配器和电池，你可以在购买测试仪时一起购买，DC 5V2A电源适配器（货号：XCW8211）、4节5号电池（货号：XC7016，品牌型号可能和图片不同）


3、测试仪能检测什么类型的浪涌保护器？
能检测：限压型浪涌保护器、压敏电阻MOV、开关型浪涌保护器、放电管GDT、或混合型的浪涌保护器

4、检测浪涌保护器哪几个参数？
测得的参数有：限压型浪涌保护器(MOV)的导通电压和漏电流、开关型浪涌保护器(GDT)或混合型浪涌保护器的击穿电压

5、测试仪可以用充电电池吗？
可以用5号4节充电电池代替普通5号电池使用

6、测试仪可以用充电宝给设备供电使用吗？
可以用2.1A输出的充电宝给设备供电

常见问题 & FAQ（2/4）

7、浪涌保护器在通电情况下，能否检测？

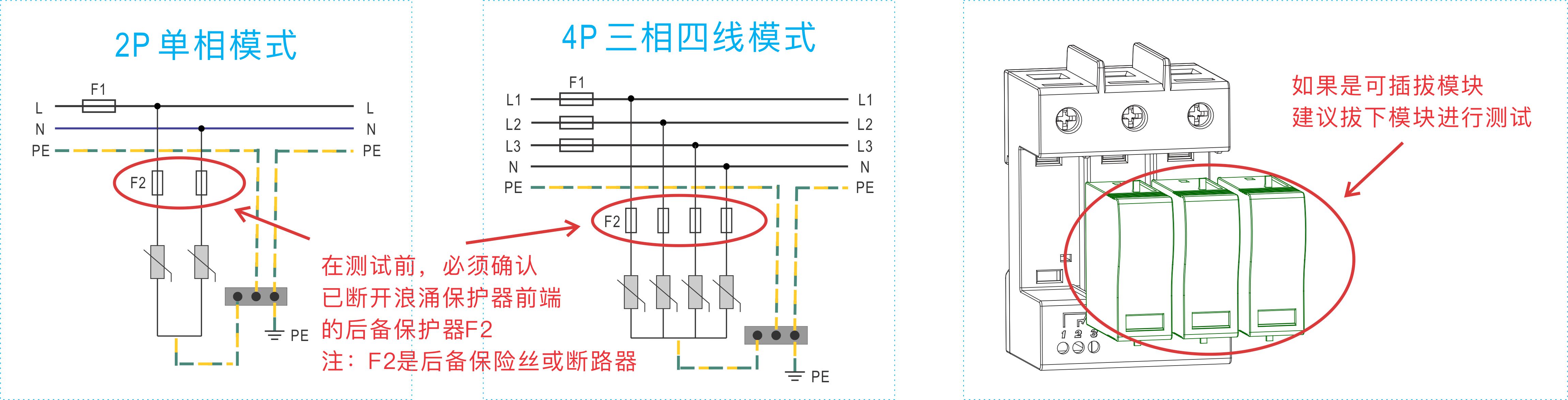

浪涌保护器在通电情况下是不能测试的，需要断开浪涌保护器前端的断路器或空开，确认浪涌保护器已经脱离电网，或拔下浪涌保护器的模块进行测试，因为在测试过程中，会对浪涌保护器施加导通电压升高到导通状态，如果带电测试，则会产品对地的一次泄流，造成跳匝短路的风险。


8、测试仪在测试时总会发出声音告警是什么原因？
检查是否误操作设置了导通电压预设值，相关页面：带导通电压预设值的测试（Page 09）

9、测试仪轻便性体现在哪里？
描述一种应用场景：当你在一幢新建筑对浪涌保护器进行测试，此建筑还没供电，所有的插头都还没电的时候，WTH-CS/BT-1000V测试仪是用普通5号电池供电的，根本不会对测试工作造成影响，测试仪的重量仅570g，随身携带是非常方便的，这样轻便性完全体现出来了。

10、4节5号电池能够测试多少次？
我们在实验室模拟操作测试，被测试浪涌保护器的导通电压620V，从装上4节全新的5号电池开始测试，直至测试仪显示LOBAT低电压告警为止，足足测试了5800次，以下是模拟测试的结果：
（1）第一天，装上4节5号新电池，显示屏电压显示6.4V，测试了2300次，显示屏电压显示5.3V
（2）第二天，开启测试仪，显示屏电压显示5.6V，测试了2200次，显示屏显示4.9V
（3）第三天，开启测试仪，显示屏电压显示5.2V，测试了1300次，显示LOBAT，显示屏显示4.6V
注：电池性能的优劣也会对测试次数有影响

常见问题 & FAQ（3/4）

11、测试仪有配一个工具包吗？
随设备没有标配工具包，你可以向我们购买工具包，货号：XCW8205，如下图：


12、测试仪可以测8/20μs波形的In、Imax、Up几个参数吗？
这几个参数不是用这个测试仪测，是用8/20μs冲击台和示波器来测量的，你可以拿样品到我们工厂的实验室来测试

13、测试仪可以测10/350μs波形的Iimp和Up参数吗？
这两个参数不是用这个测试仪测，是用10/350μs冲击台和示波器来测量的，你可以拿样品到我们工厂的实验室来测试

14、用于校准的万用表的要求？
万用表测量的电压上限应满足1000VDC，测量的电压精度0.1V
测量的电流精度0.1μA

15、用于校准的万用表的如果只有600V的，我该如何操作校准？
建议万用表测量的电压上限应满足1000VDC，理由：UC385的导通电压中间值是620V，如果万用表的最高测量电压是600V，那么选择用于校准的压敏电阻值要在600V以内。

16、测试仪五年质保是如何定义的？
您必须是测试仪的原始拥有者，享受自出厂之日起长达5年的免费保修服务。
以下所列不在免费保修范围：
（1）赠送的附件
（2）常规的计量服务
（3）常规的校准服务
（4）产品外观在使用中的磨损
（5）使用不当引起的设备故障

常见问题 & FAQ（4/4）

17、为何测试仪不能在没有被测试件的情况下进行测试？
在没有被测试件的情况下测试时，测试仪会因为没有负载一直升压到极限值。如果多次在没有被测试件进行空载测试时，可能会造成升压模块的损坏。升压模块的损坏属于使用不当引起的设备故障，是不列入五年的免费保修范围的。

18、常规的年度计量是必须的吗？
看你自己的实际情况来决定，比如ISO9001等很多规范标准中，要求仪器设备需要有每年的计量证书。

19、我可以委托你们做测试仪的计量吗？
可以的，我们在上海有定点的计量服务单位。一般情况计量在15个工作日内完成。

20、常规的校准是必须的吗？
如果计量的结果是合格的，那么就没必要对测试仪做校准。
