Wi-Fi联网设置技术手册 |
认识CNW系列产品

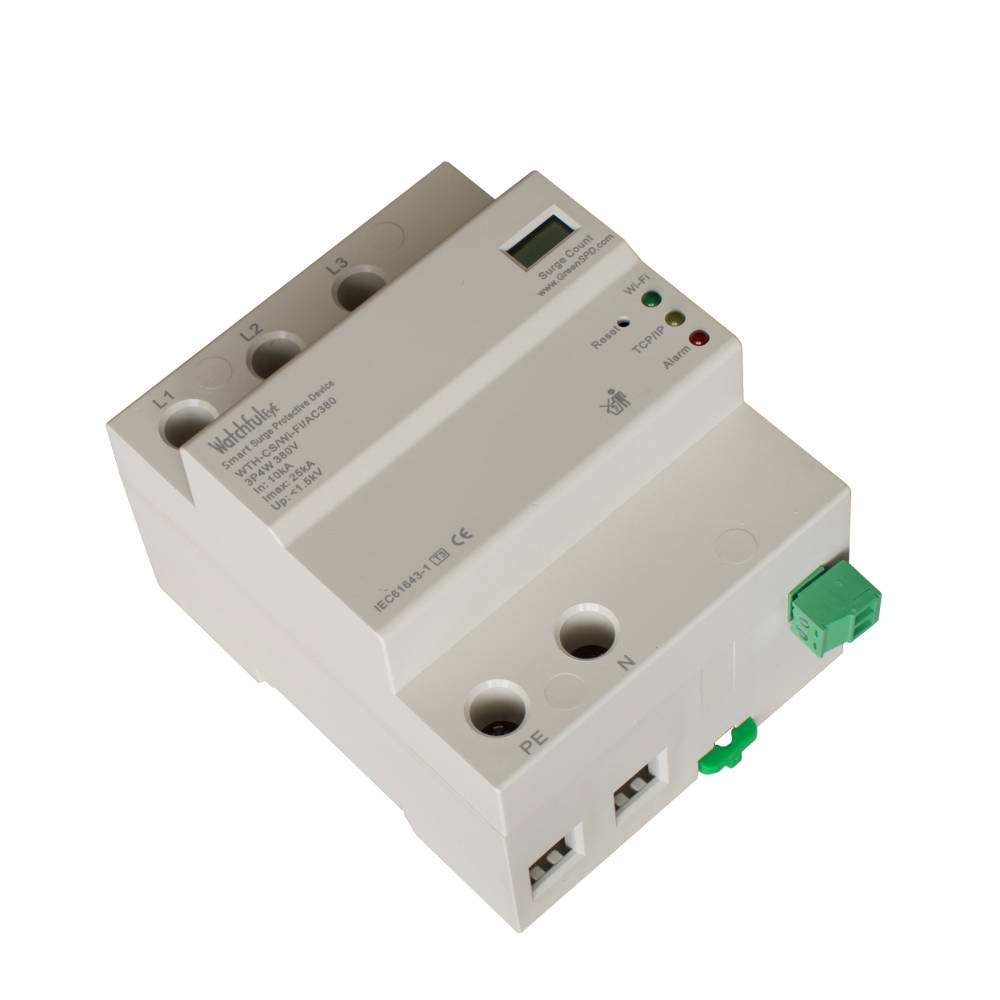

1、产品实物图：

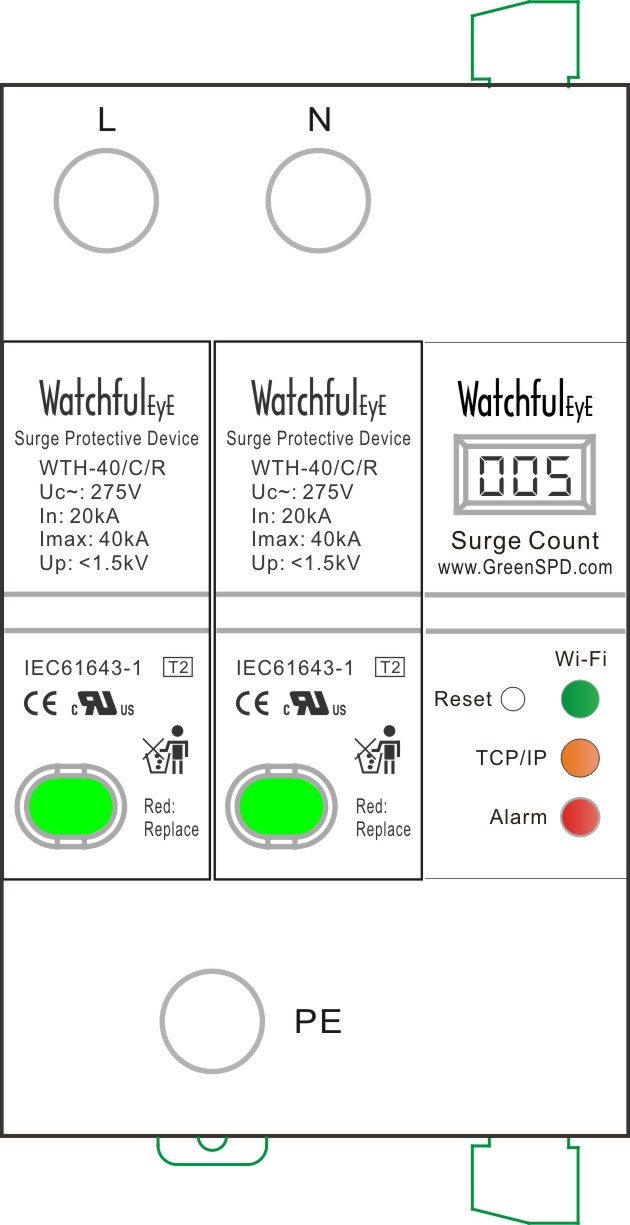

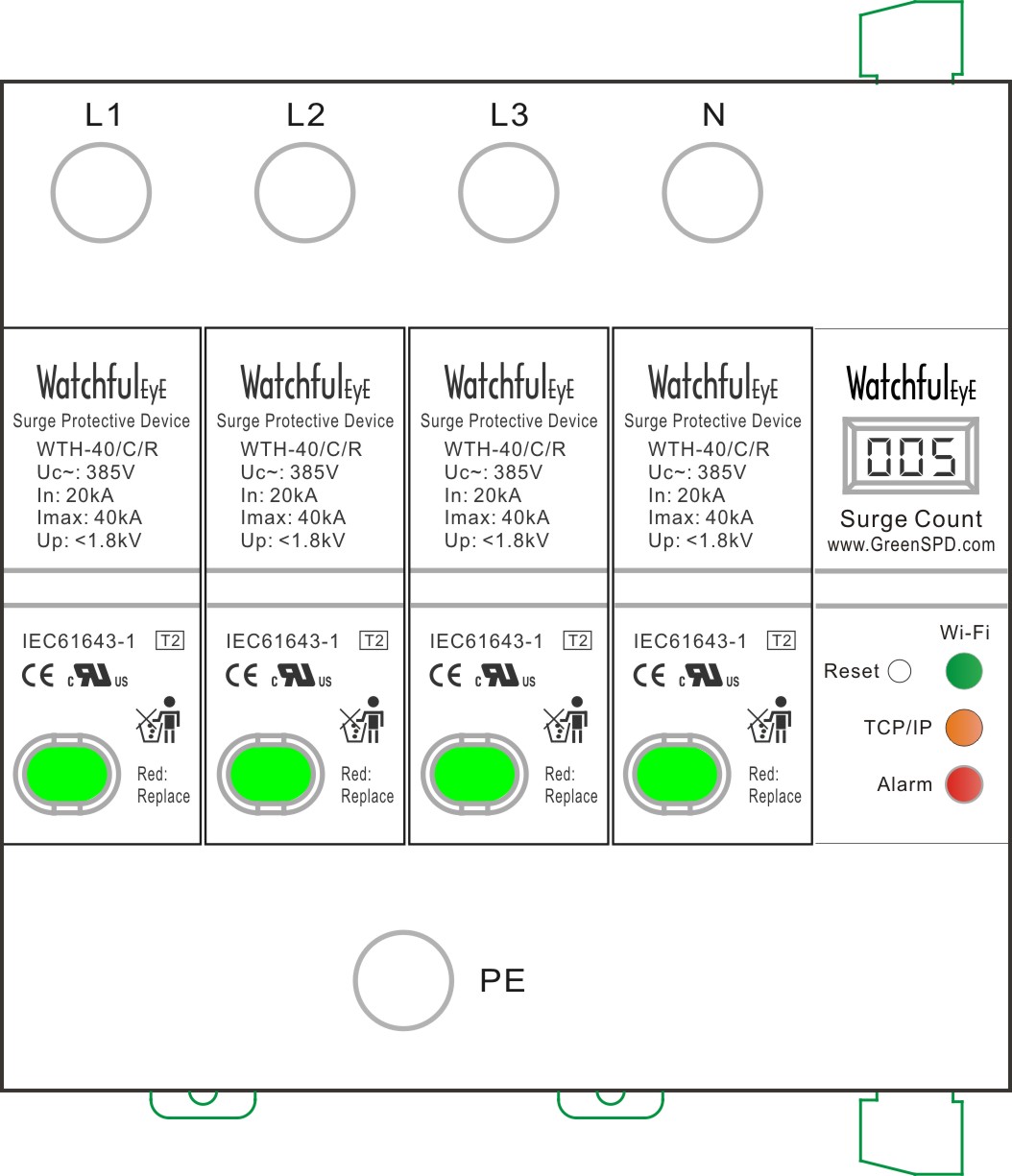

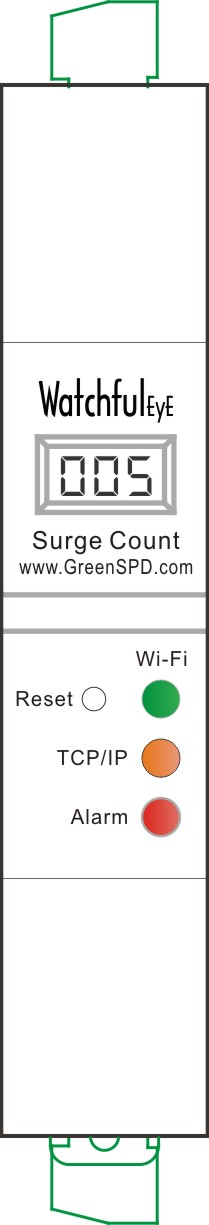

2、正面视图：
Wi-Fi联网设置技术手册 - Page 02

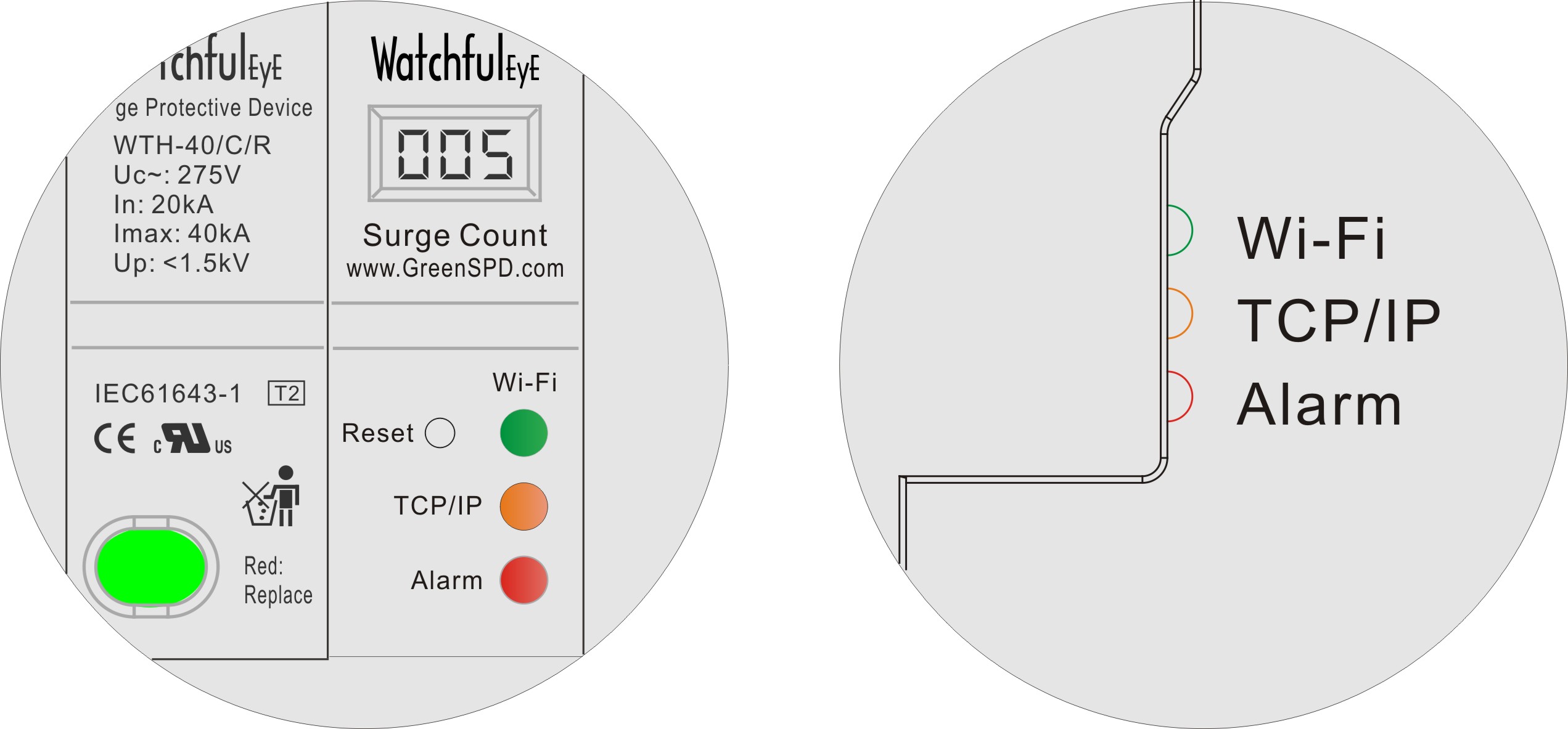

3、LED指示灯:
智能GreenSPD指示灯含义：
一、红色LED灯
1、灭：浪涌保护器工作正常
2、常亮：浪涌保护器故障
二、绿色LED灯
1、灭：Wi-Fi无线路由器无连接
2、慢闪：Wi-Fi无线路由器连接中
3、常亮：Wi-Fi无线路由器连接正常
4、快闪：联网联不上，请检查Wi-Fi路由器是否正常，请用App重置Wi-Fi连接的用户名和密码
三、橙色LED灯
1、灭：TCP/IP无连接
2、常亮：TCP/IP连接正常
3、慢闪：TCP/IP发送数据状态（如果设置1分钟发送一次数据，则1分钟慢闪一次）
4、快闪：当常按复位按钮后，快闪，等待App重设Wi-Fi连接的用户名密码
LED灯状态备注：
灭：LED灯不亮
常亮：LED灯一直亮状态
慢闪：LED灯一秒闪和灭等同的时间交替，大概闪2次
快闪：LED灯一秒闪和灭等同的时间交替，大概闪5次
Wi-Fi联网设置技术手册 - Page 03
4、接线连接

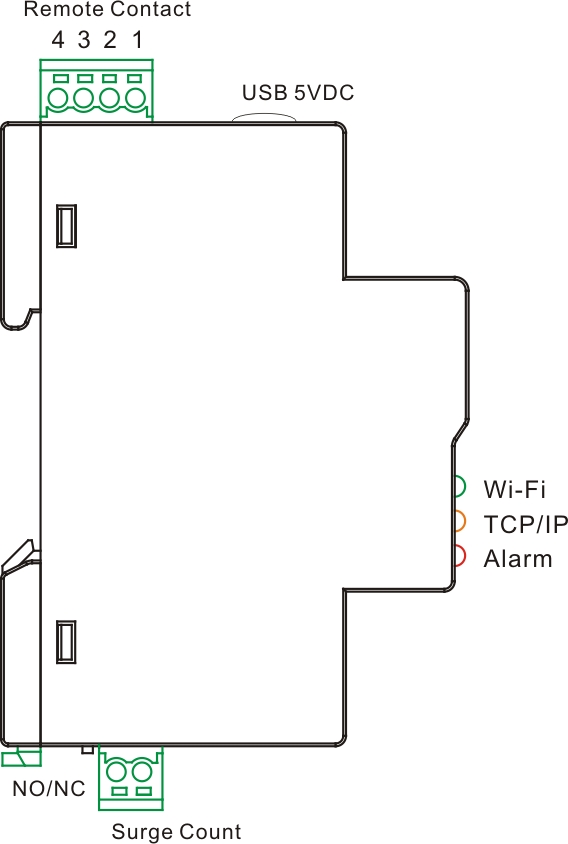

（1）1P接线图：
电源：上侧面USB， 当连接USB电源适配器时，LED灯亮

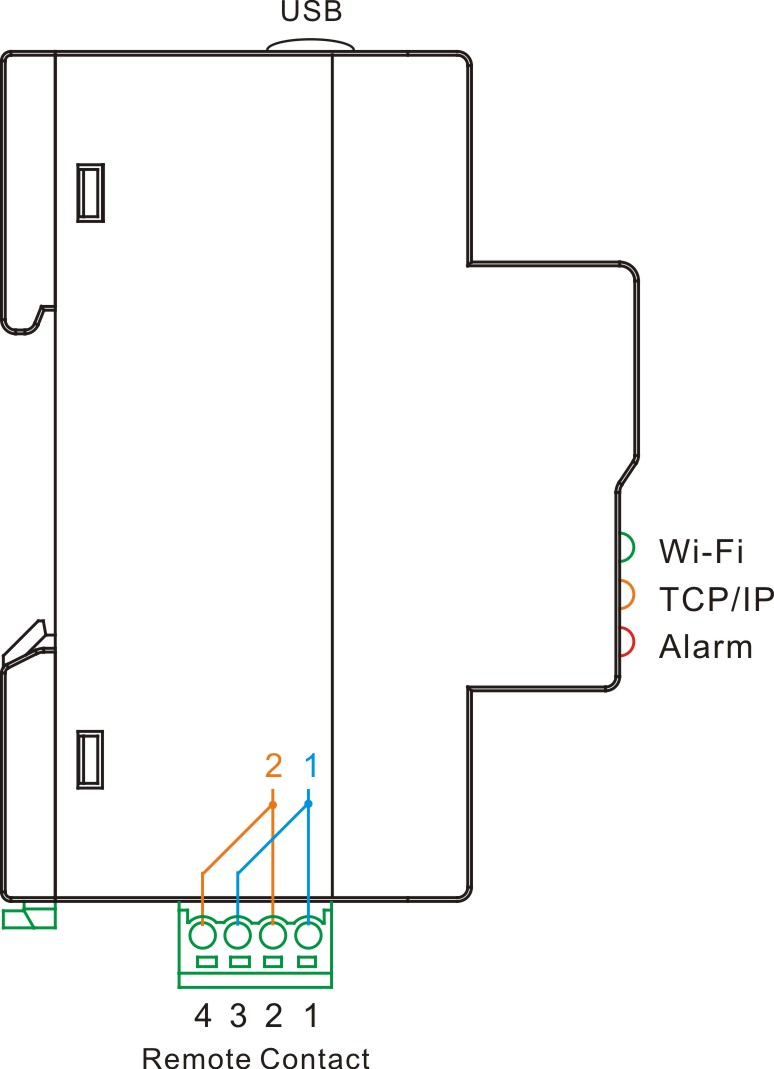

NO/NC遥信接线：上侧面四位绿色接线端子的上两个端子（1/2）
USD/DC5V：设备USB取电

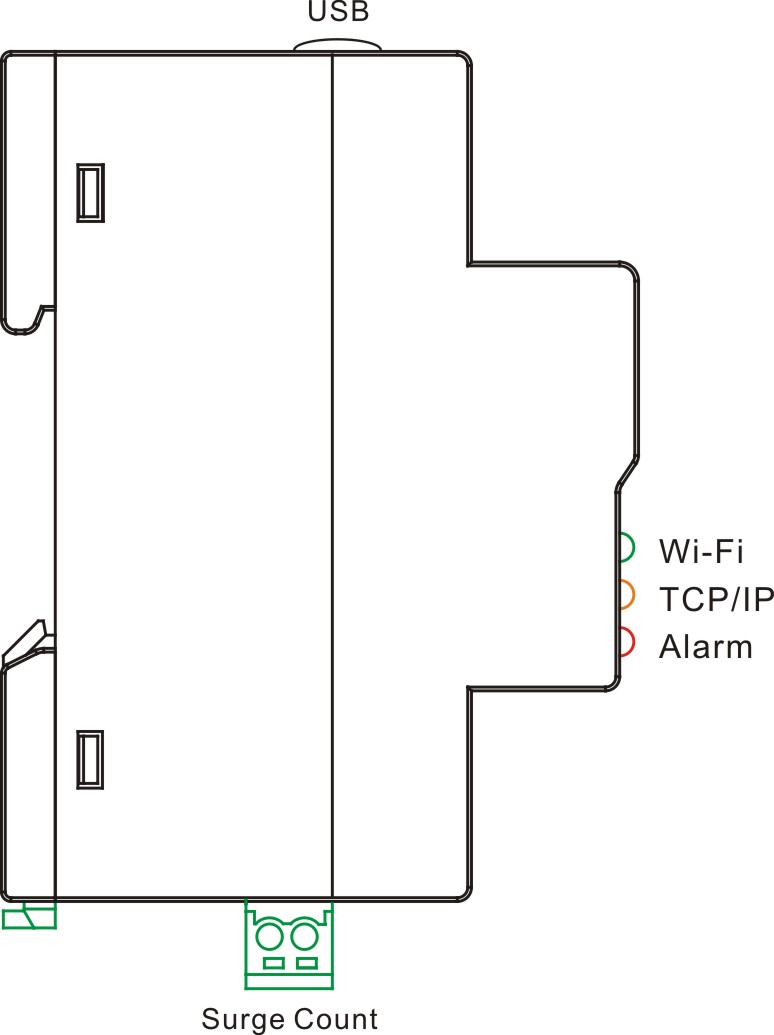

雷电计数磁环：下侧面二位绿色接线端子，磁环套在PE接地线的并联分流线上（分流线直径小于4mm²）

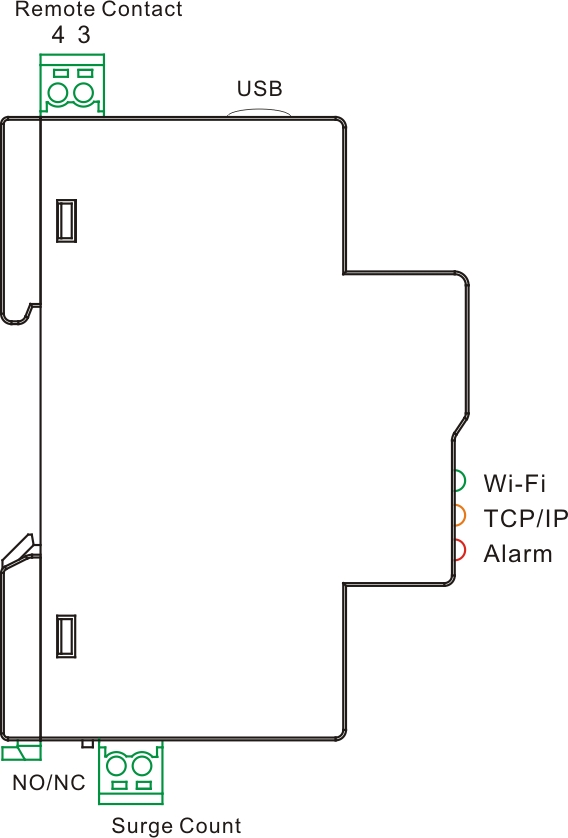

（2）2P、3P、4P接线图：
电源：上侧面USB， 当连接USB电源适配器时，LED灯亮
USD/DC5V：设备USB取电
雷电计数磁环：下侧面二位绿色接线端子，磁环套在PE接地线的并联分流线上（分流线直径小于4mm²）
Wi-Fi联网设置技术手册 - Page 04

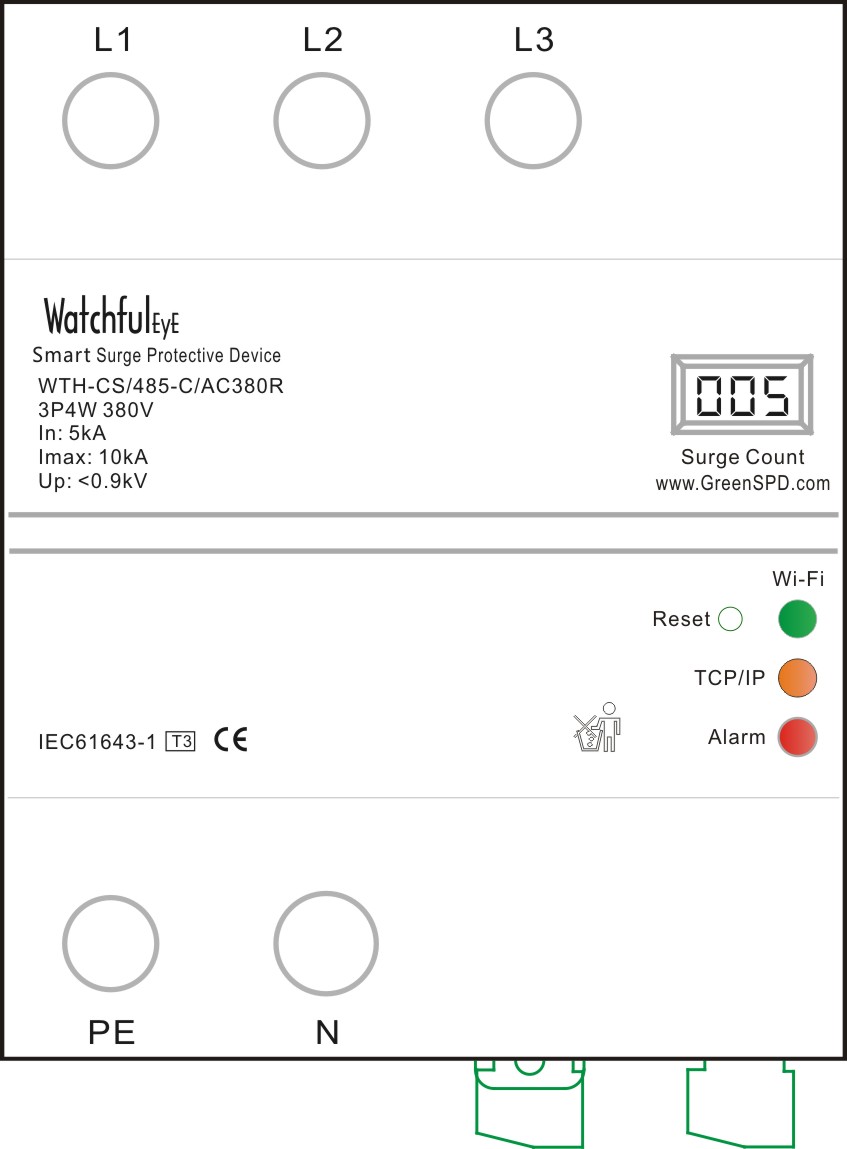

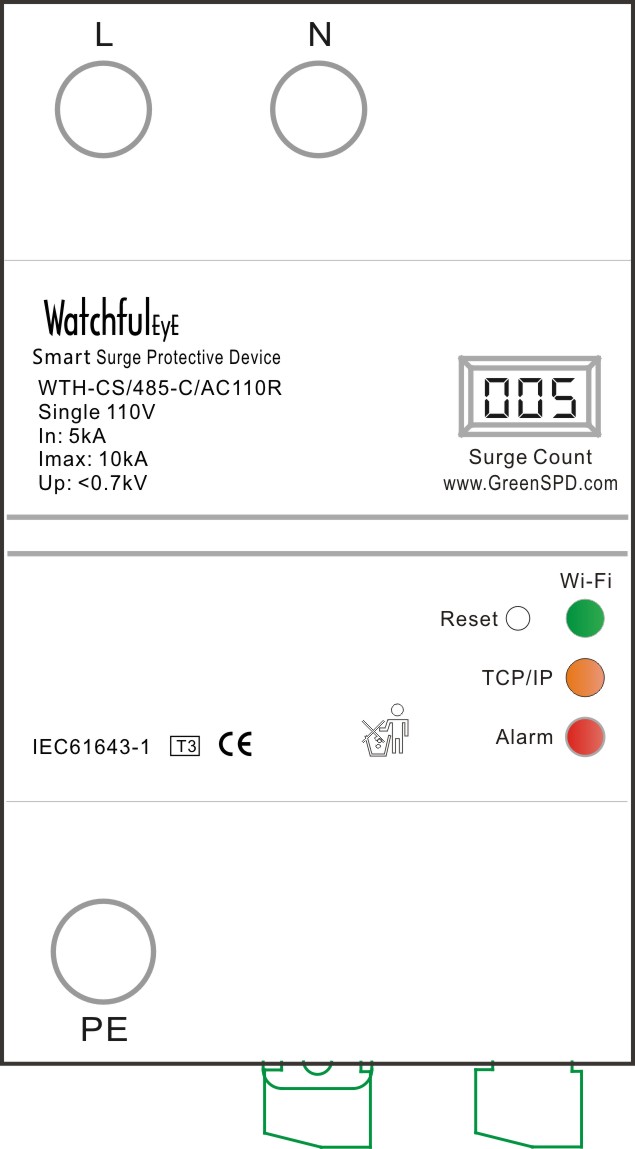

（3）一体式接线图：
电源：当连接L或L1-N电源线时，LED灯亮
NO/NC遥信接线：下侧面中间四位绿色接线端子的上两个端子（1/2）
NO/NC遥信接线（扩展）：下侧面中间四位绿色接线端子的下两个端子（3/4）
雷电计数磁环：下侧面二位绿色接线端子，磁环套在PE接地线的并联分流线上（分流线直径小于4mm²）
5、LCD液晶屏：
液晶屏显示0-9数字和A-F字母，对照表如下：
6、拨码开关设置常开/常闭状态
拨动开关在产品的下侧面（雷电计数磁环接线的绿色端子下面），拨动开关为蓝色，
（1）拨码开关位于左侧：NO常开状态
（2）拨码开关位于右侧：NC常闭状态
Wi-Fi联网设置技术手册 - Page 05
7、设备号和雷击次数：
每个产品有一个唯一的设备号，在出厂时固化在产品中，此设备号仅用于Cloud云服务功能
接通电源，液晶屏依次显示：第一屏显示2位数字或字母、第二屏显示3位数字或字母、第三瓶显示3位数字或字母，合计8位数字或字母组成的设备号（以设备号2010CAFE举例：第一屏显示20，第二屏显示10C，第三屏显示AFE）
当显示完三个屏以后，最后显示的是雷击次数值，屏幕一直保留显示这个数值
8、产品序列号：
（1）每个产品有一个唯一的产品序列号，在出厂时条码标签贴在产品的侧面，例：CNW127300-77C002
（2）此序列号是追踪产品保修和服务的凭证
（3）Cloud云服务功能中，序列号为出厂时初始化的服务器登录密码，登陆后自行修改密码
（4）Cloud云服务网址：http://cn.greenspd.com
9、云服务登录的用户名和密码：
（1）液晶屏显示的8位设备号默认为登录云服务的用户名，字母不用区分大小写
（2）当初次登录后，可以设置绑定的E-mail，这个绑定E-mail也可以作为登录的用户名
（3）贴在产品侧面的产品序列号，出厂默认为登录密码，注意字母的大小写之分
（4）初次登录后，请修改密码
（5）当忘记密码的时候，在登录页面通过绑定的E-mail找回密码
Wi-Fi联网设置技术手册 - Page 06
Windows电脑配置Wi-Fi联网
此config_AP是用于CNW系列Wi-Fi联网产品的在windows电脑端Wi-Fi连接设置，当智能GreenSPD的Wi-Fi连接成功后，把CNW系列Wi-Fi联网产品工作状态和Surge Count的数据定期发送到GreenSPD Cloud，浏览器远程访问http://www.GreenSPD.com 或 http://cn.GreenSPD.com，实时查看浪涌保护器的工作状态。
设置操作步骤：
1、CNW系列Wi-Fi联网产品的Micro USB连接到电脑的USB口，指示灯闪烁，准备状态
2、Windows电脑，运行config_AP.exe（软件下载请访问：www.watchfuleyesolutions.com "资料下载" 栏目）
3、在config_AP设置界面，填写配置内容：
（1）下拉选择COM端口（如果有多个COM端口选择，插拔USB从Windows系统的设备管理器查看）
（2）填写AP Name（您所需要连接的Wi-Fi用户名）
（3）填写AP Password（您所需要连接的Wi-Fi登陆密码）
4、观察CNW系列Wi-Fi联网产品指示灯状态，当绿色指示灯切换为快速闪烁时，点配置程序的"config AP"按钮
5、配置中：
（1）如果未配置成功，点“Try Again”按钮
Wi-Fi联网设置技术手册 - Page 07
（2）如果配置成功，提示成功
（3）CNW系列Wi-Fi联网产品自动重启，显示界面
Wi-Fi联网设置技术手册 - Page 08
Wi-Fi联网设置App
此GreenSPD App是用于警惕眼(Watchfuleye)Wi-Fi联网智能浪涌保护器系列 (以下简称：智能GreenSPD) 的Wi-Fi连接设置，当智能GreenSPD的Wi-Fi连接成功后，把智能GreenSPD的工作状态和Surge Count的数据定期发送到GreenSPD Cloud，浏览器远程访问http://www.GreenSPD.com 或 http://cn.GreenSPD.com，实时查看浪涌保护器的工作状态。
App配置Wi-Fi联网设置的必要条件：
（1）在安装WTH-CS/Wi-Fi产品的位置，手机Wi-Fi联网正常
（2）测试手机Wi-Fi联网的状态下，打开网页显示正常
（3）手机已下载GreenSPD App程序（Apple Store搜索GreenSPD或扫描本说明书第二页的二维码）
（4）准备一个USB电源，用于给产品供电（对输出电流没有要求）
（5）准备一个回形针（小牙签也可代替，能插进Reset的小孔即可）
设置操作步骤：
1、运行App GreenSPD
2、在App界面输入Wi-Fi连接的密码
3、加载智能GreenSPD的电源，如果是Micro USB口取电的，请Micro USB接口连接到USB电源
4、智能GreenSPD面板上的绿色LED灯、橙色LED灯、红色LED灯常亮2秒种，绿色LED灯变为慢闪，如果智能GreenSPD与Wi-Fi路由器20秒还是不能成功连接，则出现绿色LED灯快速闪烁
5、在绿色LED灯快闪状态，长按“Reset”按钮5秒，变为橙色LED灯快速闪烁，然后放开按钮
6、点App界面的“打勾”按钮
7、需等待最长40秒的时间，此过程正在向智能GreenSPD写入Wi-Fi连接的用户名和密码
8、当智能GreenSPD绿色LED灯闪烁时，Wi-Fi密码设置完成，智能GreenSPD正在连接Wi-Fi路由器
9、绿色LED灯常亮，设备连接Wi-Fi路由器正常
10、橙色LED灯常亮，TCP/IP连接正常
11、红色LED灯常亮，浪涌保护器故障或浪涌次数增加，按“Reset”键清除告警，如果红色LED灯还是常亮，则说明浪涌保护器故障，需要更换浪涌保护器
Wi-Fi联网设置App：
Wi-Fi联网设置视频帮助：
Wi-Fi联网智能浪涌保护器 Page 09

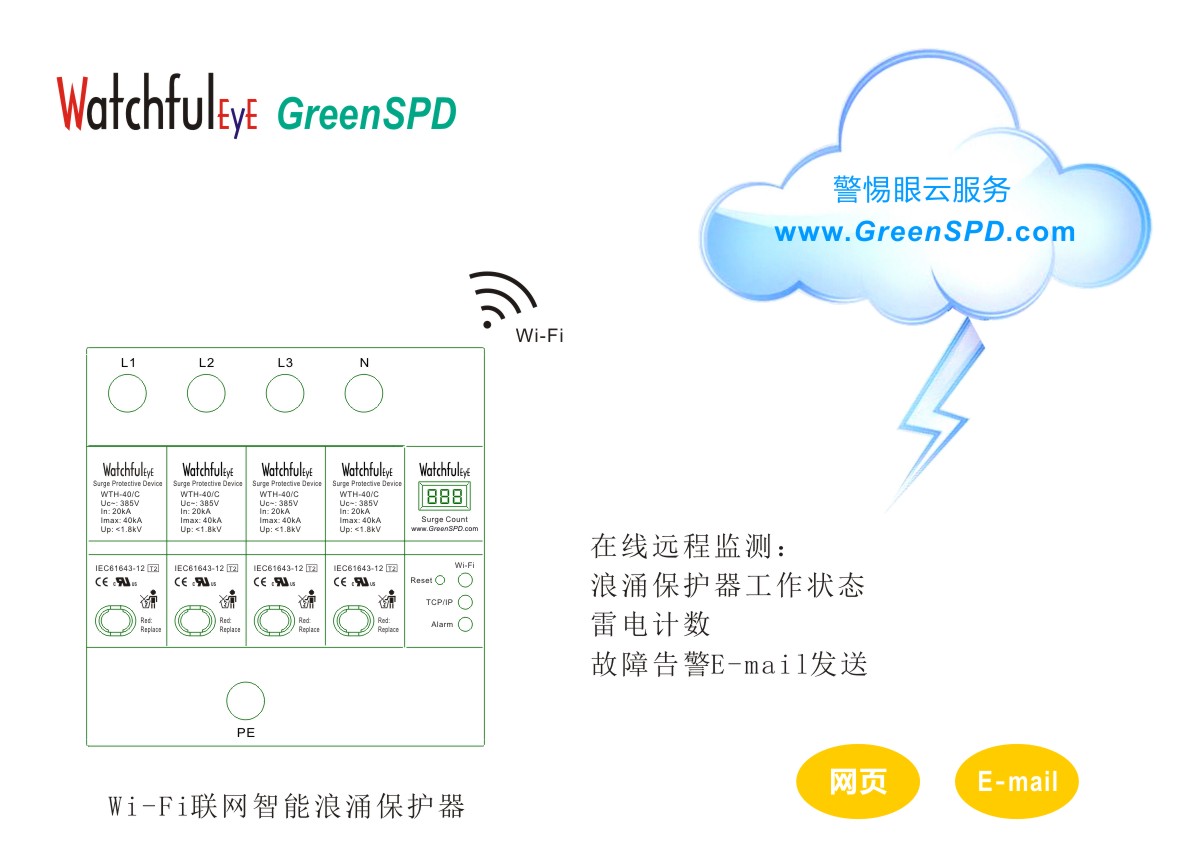

系统架构图：
Cloud模式云服务联网
更多产品信息，扫描二维码浏览“警惕眼”官网
