WTH-CS/Wi-Fi/AC-R
www.watchfuleyesolutions.com Wi-Fi联网智能浪涌保护器
无纸化说明书
绿色环保和保护环境是制造商的责任。WatchfulEye产品具有在其产品外壳上激光刻标下载数据表的链接：
http://datasheet.watchfuleyesolutions.com/CNW127325.html
应用范围
WTH-CS/... AC系列智能浪涌保护器应用于电源线和数据信号线的浪涌保护。完美的智能监控功能，联网方式可选Wi-Fi、RS485-Cloud、Modbus等多种模式，轻松扩展云服务实现浪涌保护系统中的远程监测管理。
当雷击浪涌或其它浪涌过电压时可快速泄流以预防产生的感应浪涌对保护设备的损坏。普遍应用于机房端和设备前端的设备电源和数据线的保护。
（符合标准：IEC61643-1，IEC61643-21）

使用指南
1、综合防雷保护器接在进线端和被保护设备之间。
2、在系统数据传输发生故障时，取下防雷保护器，然后检查，如果系统恢复正常，则需要更换防雷保护器。
3、绿灯亮：电源部分防雷工作正常。红灯亮：电源部分防雷功能失效。

WTH-CS/ ... /AC系列
型号 联网方式 遥信监测 货号
WTH-CS/Wi-Fi/AC Wi-Fi - CNW127321
WTH-CS/Wi-Fi/AC-R Wi-Fi 有 CNW127325
※ Wi-Fi联网、RS485-Cloud: 云服务，远程监控、E-mail发送故障告警
※ Modbus: 支持程序二次开发
主要技术参数
标称工作电压 Un 110/220VAC
最大持续工作电压 Uc 265VAC
标称放电电流 (In) 5kA
最大放电电流 (Imax) 10kA
残压 (Up 线－线) 1300V
残压 (Up 线－地) 1300V
接线模式 接线端子
接线位置 L、N、PE
传输速率 Vs －
IP保护等级 IP 20
使用环境温度 -40°C~80°C
使用环境湿度 0%~95%不凝露
最大接线能力 35mm² (硬线)
剥线长度 15mm
最大螺丝扭力 3.5Nm
安装方式 35mm标准导轨
外壳材料 PA66塑料 (UL94 V-0)
净重 180g
产品尺寸 (W×H×D) 54mm×90mm×69mm
Wi-Fi联网智能扩展 是
浪涌计数 0-999次
联网方式 Wi-Fi
浪涌保护模块监控 内置集成
云服务扩展 http://cn.greenspd.com
Wi-Fi联网技术手册：http://datasheet.watchfuleyesolutions.com/CNW000.html

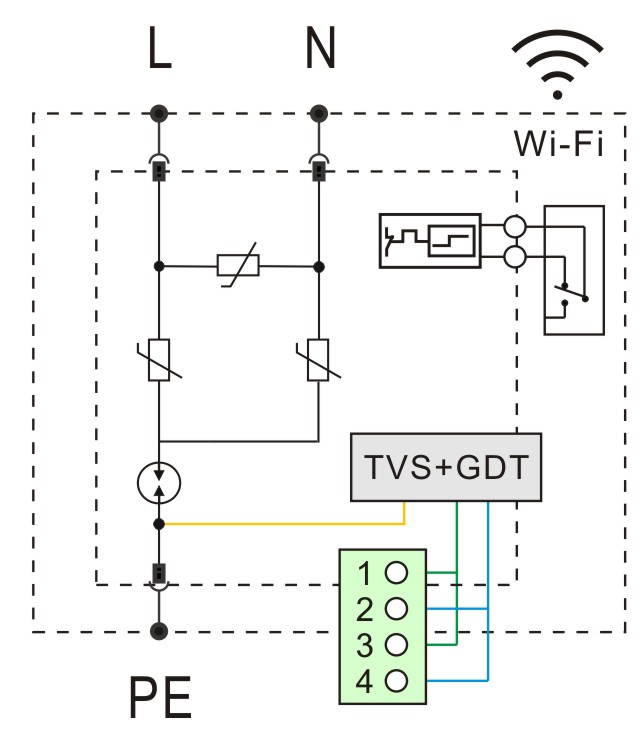

电源电气原理图
