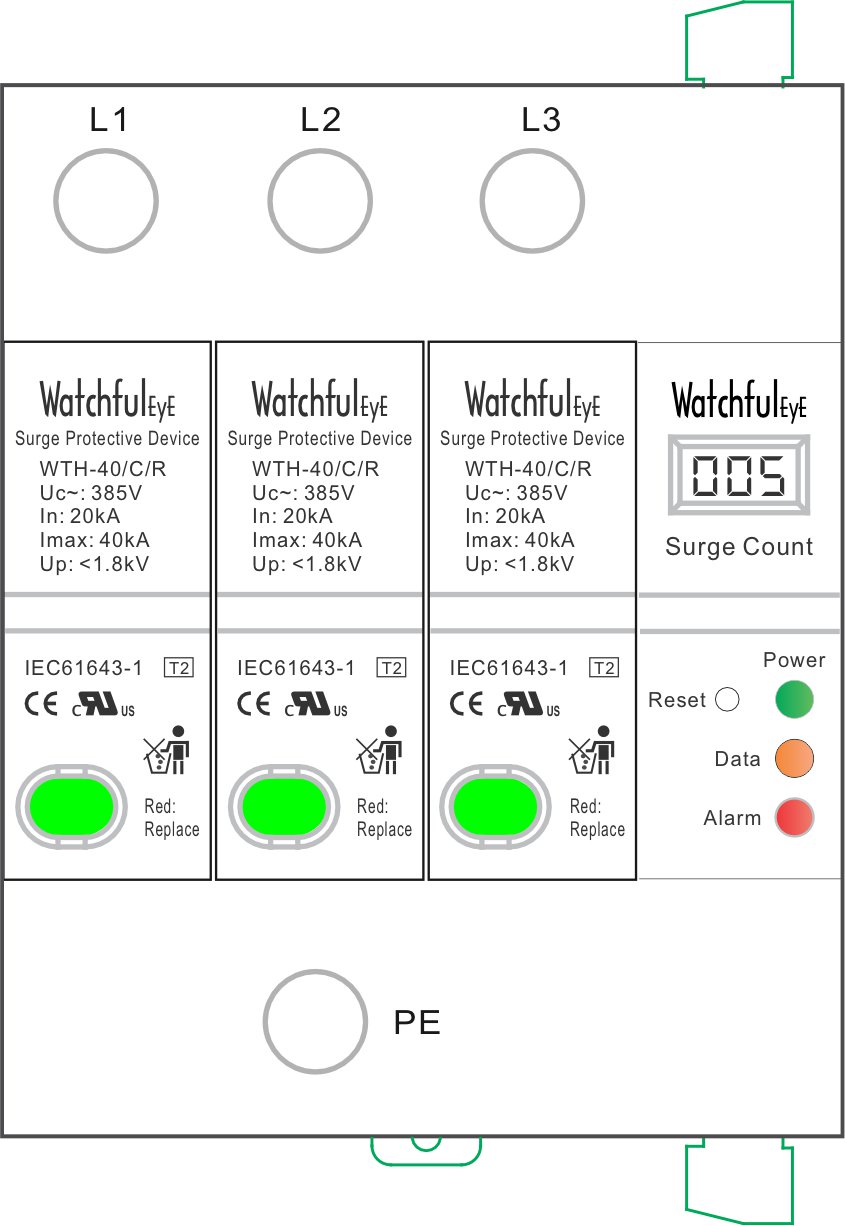

1、产品实物图:

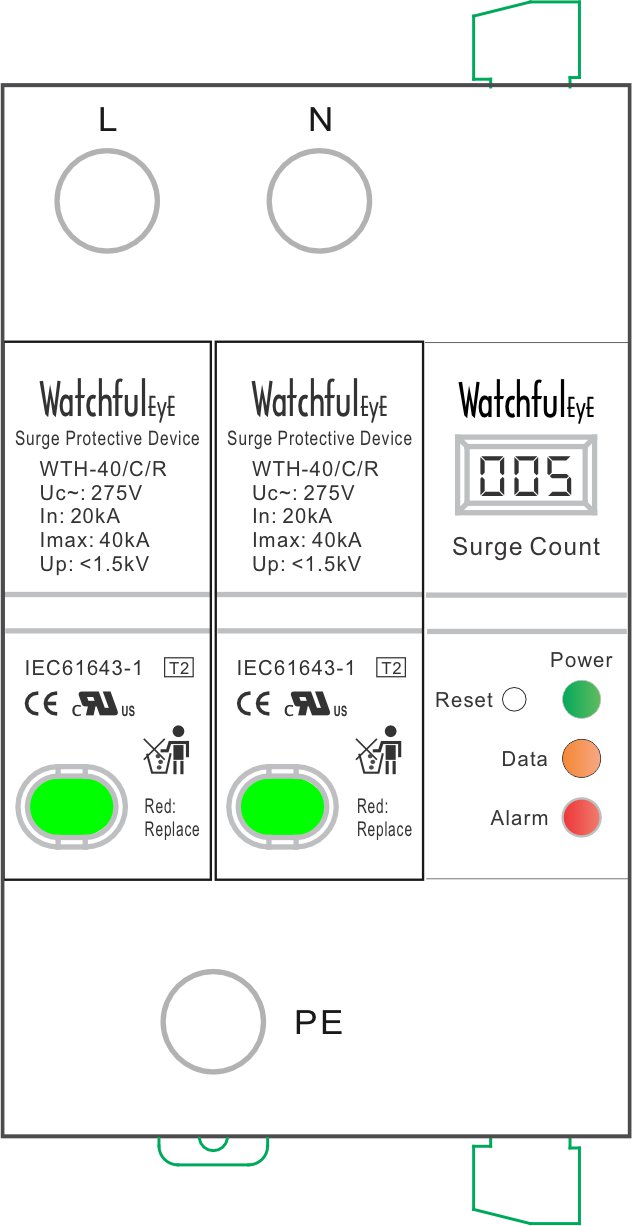

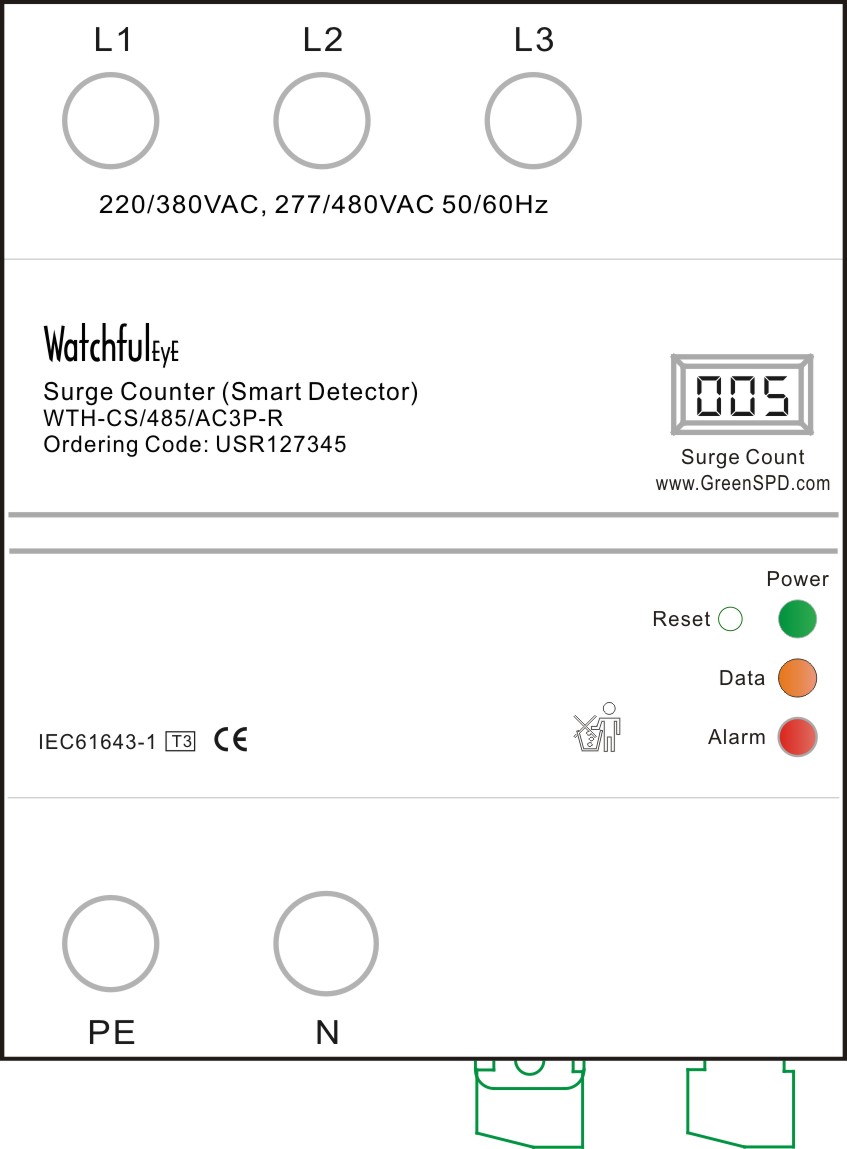

2、正面视图:
3、LED指示灯:
第一个绿色指示灯,Power: 电源指示灯,当接通电源时,指示灯长亮
第二个橙色指示灯,Data: 数据发送指示灯,当有数据发送时,指示灯闪烁
第三个红色指示灯,Alarm:报警指示灯,或雷电次数增加时长亮,按Reset键复位灯灭;当监测到防雷器故障时长亮
RS485/Modbus技术手册 - Page 02
4、接线连接
(1)1P接线图:
电源:上侧面USB, 当连接USB电源适配器时,LED灯亮
NO/NC遥信接线:上侧面四位绿色接线端子的上两个端子(1/2)
RS485接线:上侧面四位绿色接线端子的下两个端子(+/-)
雷电计数磁环:下侧面二位绿色接线端子,磁环套在PE接地线的并联分流线上(分流线直径小于4mm²)
(2)2P(UC150和UC275)接线图:
电源:当连接L-N电源线时,LED灯亮
RS485接线:上侧面四位绿色接线端子的下两个端子(+/-)
雷电计数磁环:下侧面二位绿色接线端子,磁环套在PE接地线的并联分流线上(分流线直径小于4mm²)
RS485/Modbus技术手册 - Page 03

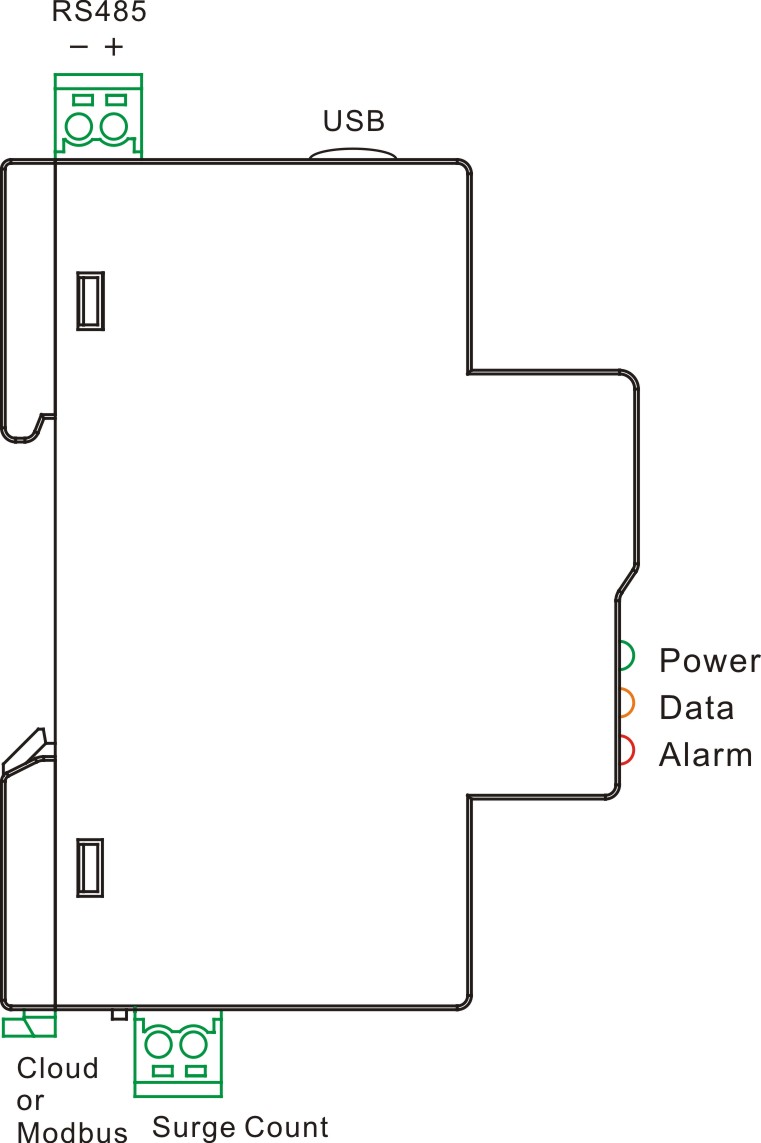

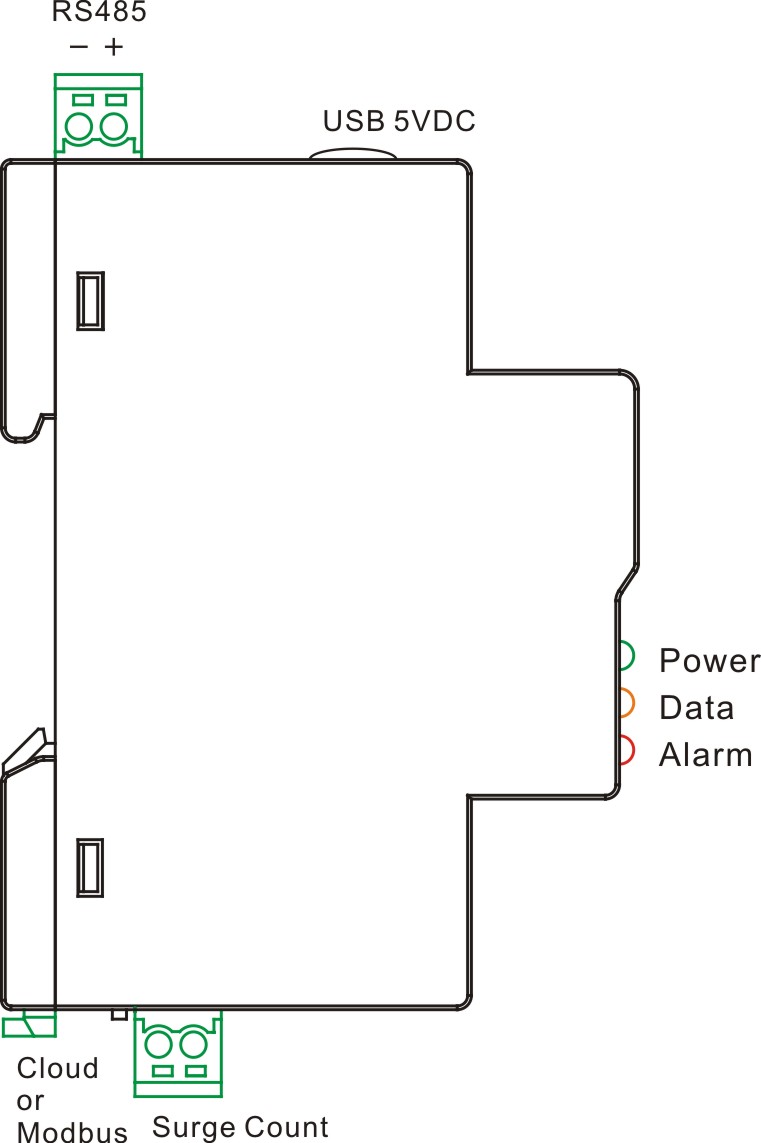

(3)2P(UC320以上)、3P、4P接线图:
电源:上侧面USB, 当连接USB电源适配器时,LED灯亮
RS485接线:上侧面四位绿色接线端子的下两个端子(+/-)

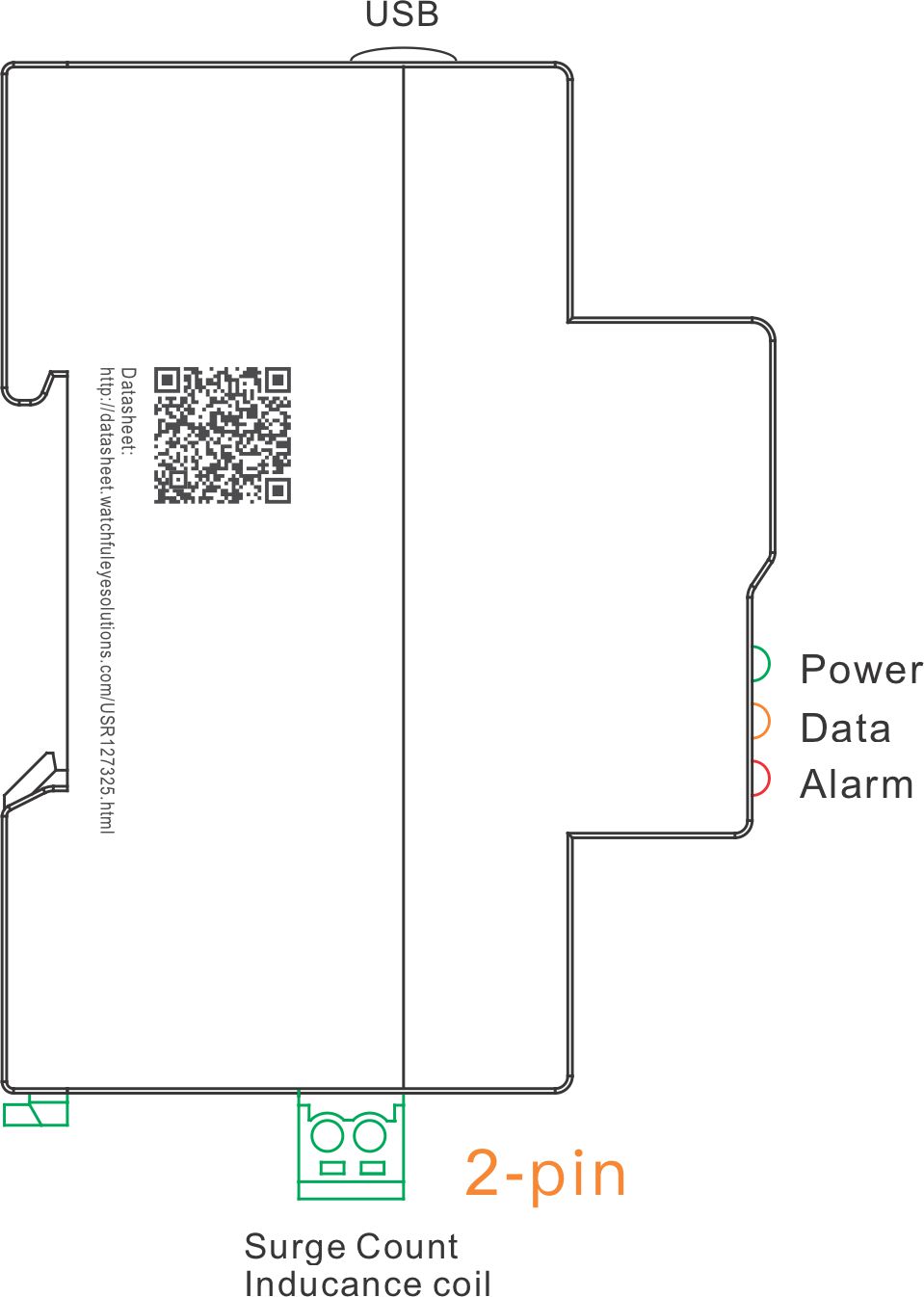

雷电计数磁环:下侧面二位绿色接线端子,磁环套在PE接地线的并联分流线上(分流线直径小于4mm²)

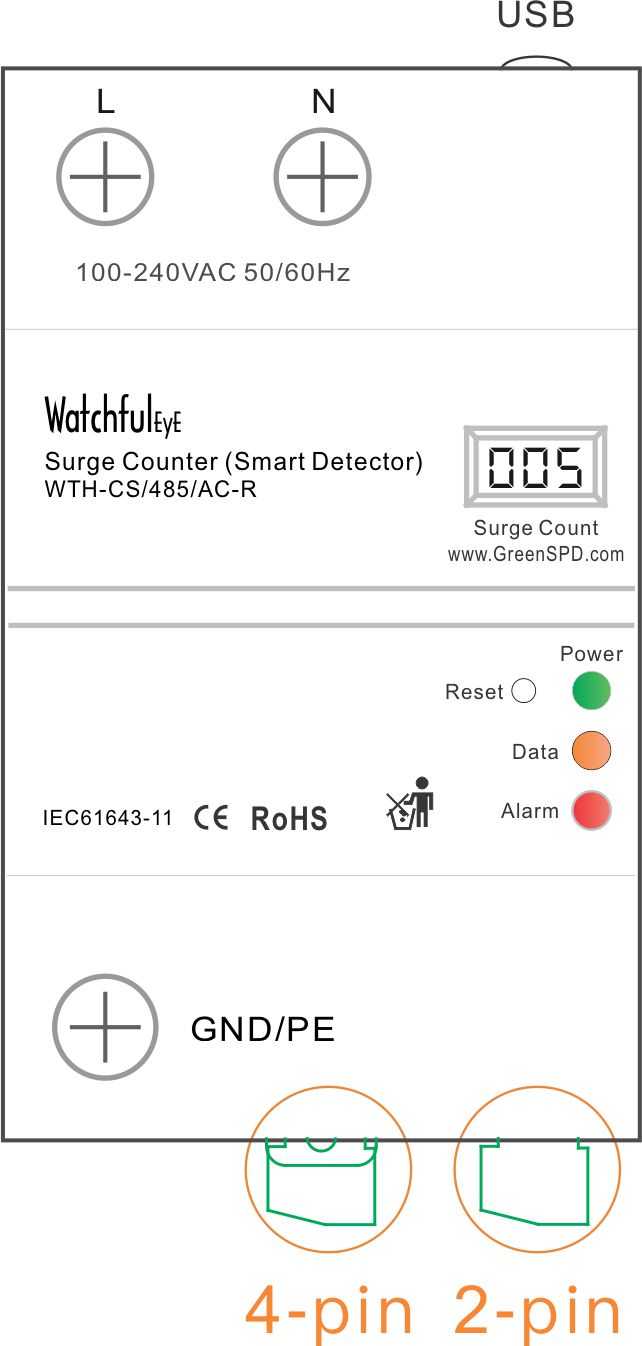

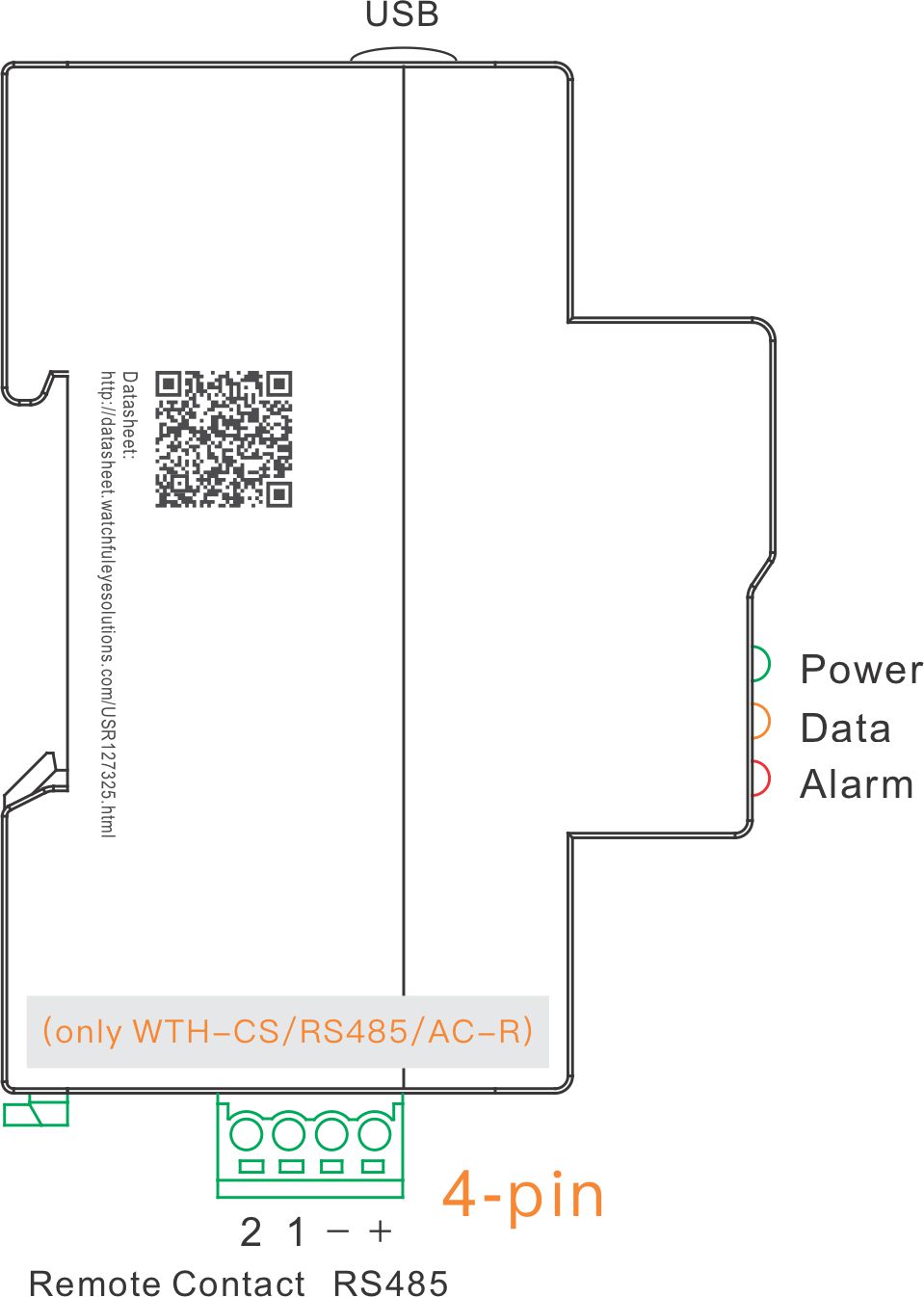

(4)一体式接线图:
电源:当连接L或L1-N电源线时,LED灯亮
RS485接线:下侧面中间四位绿色接线端子的上两个端子(+/-)
NO/NC遥信接线(扩展):下侧面中间四位绿色接线端子的下两个端子(1/2)
雷电计数磁环:下侧面二位绿色接线端子,磁环套在PE接地线的并联分流线上(分流线直径小于4mm²)
RS485/Modbus技术手册 - Page 04
5、LCD液晶屏:
液晶屏显示0-9数字和A-F字母,对照表如下:
6、设备号、RS485地址和雷击次数:
每个产品有一个唯一的设备号,在出厂时固化在产品中,此设备号仅用于Cloud云服务功能
(1)拨码开关位于右侧的云服务模式
接通电源,液晶屏依次显示:第一屏显示2位数字或字母、第二屏显示3位数字或字母、第三瓶显示3位数字或字母,合计8位数字或字母组成的设备号(以设备号2010CAFE举例:第一屏显示20,第二屏显示10C,第三屏显示AFE)
当显示完三个屏以后,最后显示的是雷击次数值,屏幕一直保留显示这个数值
(2)拨码开关位于左侧的Modbus模式
接通电源,液晶屏先显示RS485地址(出厂值001),再显示雷击次数值,屏幕一直保留显示这个数值
7、产品序列号:
(1)每个产品有一个唯一的产品序列号,在出厂时条码标签贴在产品的侧面,例:CNW127300-77C002
(2)此序列号是追踪产品保修和服务的凭证
(3)Cloud云服务功能中,序列号为出厂时初始化的服务器登录密码,登陆后自行修改密码
(4)Cloud云服务网址:http://cn.greenspd.com
8、云服务登录的用户名和密码:
(1)液晶屏显示的8位设备号默认为登录云服务的用户名,字母不用区分大小写
(2)当初次登录后,可以设置绑定的E-mail,这个绑定E-mail也可以作为登录的用户名
(3)贴在产品侧面的产品序列号,出厂默认为登录密码,注意字母的大小写之分
(4)初次登录后,请修改密码
(5)当忘记密码的时候,在登录页面通过绑定的E-mail找回密码
