无需电脑服务器，网络架构更容易、维护更便捷

主要功能：

输入：
1、读取一路0-5V信号
2、读取一路4-20mA信号
3、远程读取RS485/Modbus数据
注：0-5V、4-20mA应用于读取温度、湿度、电压、电流等众多工业控制的信号

输出：
1、四路4-20mA信号（可扩展）
2、一路故障遥信触点NO/NC(常开/常闭)输出，扩展声光告警
3、RS485（连接WTH-225/LAN/GPRS/4G/5G）扩展连接到远程服务端实现远程监控

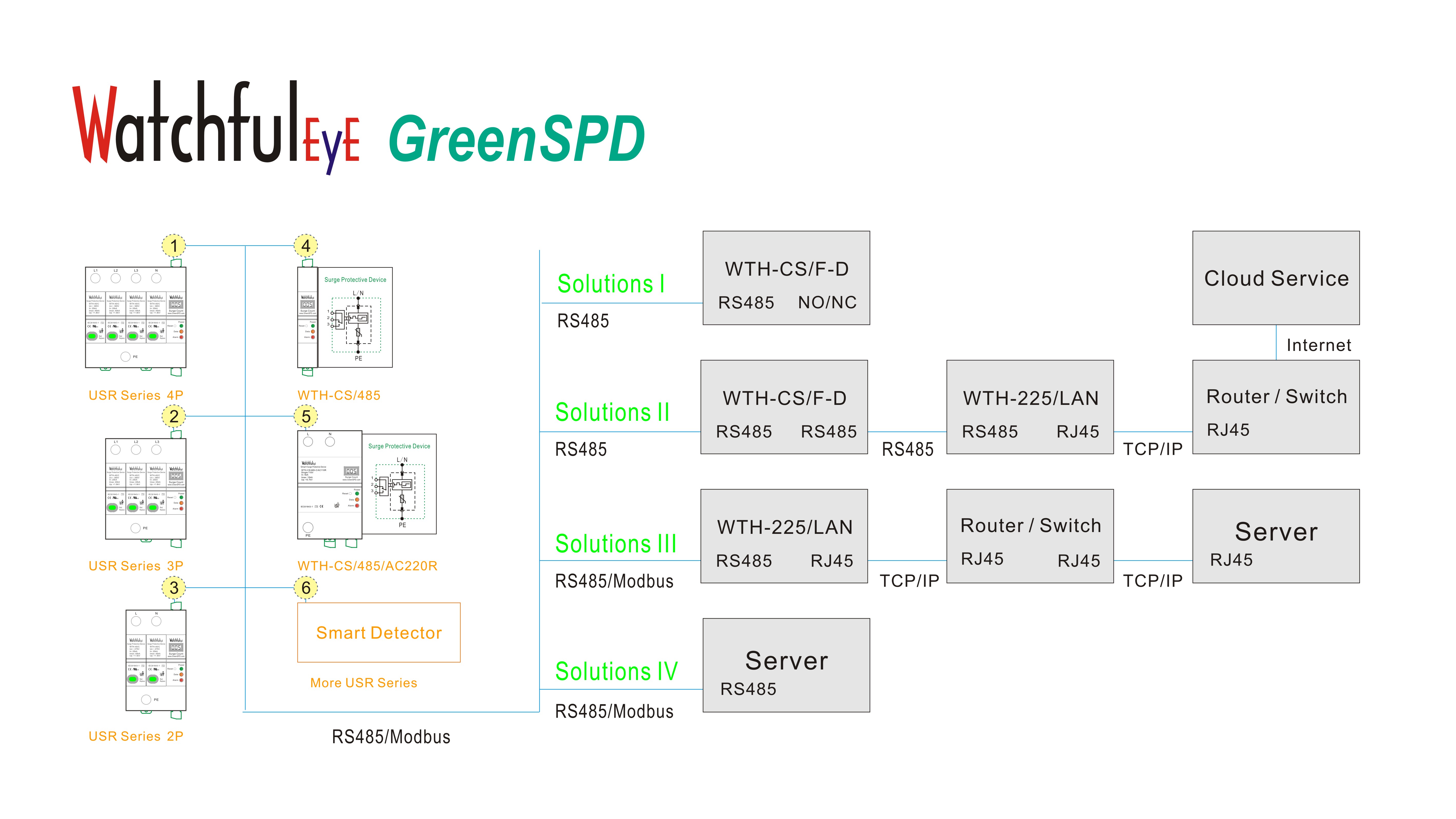

系统应用架构图:

更多系统架构图:

Watchfuleye品牌

沃企国际(美国)有限公司总部位在纽约，Watchfuleye商标已在美国、中国、欧盟等全球大部分国家地区注册。在上海设有市场推广和产品销售部门。

无纸化说明书

绿色环保和保护环境是制造商的责任。WatchfulEye产品具有在其产品外壳上激光刻标下载数据表的链接：
http://datasheet.watchfuleyesolutions.com/CNR127209.html

WTH-225/F-D使用手册(简体中文)

主要功能、系统应用架构图	1
更多应用架构图	2
关于Watchfuleye品牌	3
智能监控系统主机使用手册目录	4
产品型号及订货信息、外形尺寸	5
接线端子描述	6
认识设备面板、菜单描述	7
调试和使用	8
远端服务器扩展	9
附：常见问题 & FAQ	10
下载WatchfulEyE官方App	10

型号：WTH-CS/F-D

自适应85-265VAC 50Hz的电网系统
货号：CNR127209

产品尺寸:

长X宽X高：150mmX150mmX130mm
固定及安装:
35mm标准导轨式的固定方式/螺丝固定安装/面板嵌入安装，配电箱、机柜和面板等多种场合的安装都及其的便利。

接线端子描述：

USB接口：系统预留
232接口：系统预留
设备供电：220VAC（50-60H）

上排8位端子的应用描述：
1-2：DC 0-5V工业信号
3-4：4-20mA工业信号
5：空
6-7-8：继电器触点输出，可连接声光告警设备

下排12位端子的应用描述：
9-10：输出信号4-20mA（可扩展）
11-12：输出信号4-20mA（可扩展）
13-14：输出信号4-20mA（可扩展）
15-16：输出信号4-20mA（可扩展）
17-18：485通信（1），连接远端服务扩展器
19-20：485通信（2），Modbus读取远程监控探测器数据

认识设备面板

简洁的设备面板
待机液晶屏显示：
1、设备号（唯一性）
2、Modbus监测节点数量
3、当日浪涌次数增加节点数量
4、实时浪涌保护器故障数量
5、时间：yyyy-mm-dd hh-mm
6、Logo：WATCHFULEYE

两个指示灯：
1、“Power”绿灯亮，代表供电和工作正常
2、“Alarm”红灯亮，代表读取的远端设备故障

5个按钮：
一、ESC：退出
二、MENU：菜单
三、上箭头：菜单向上选择
四、下箭头：菜单向下选择
五、MUTE/ENTER：静音键、进入菜单下个页面

菜单描述

1、Modbus读取设置
（1）自动：显示最大的ID数，当设置自动时，刚开启电源循环1-247读取3次，取最大的ID数据 (默认)
（2）设置最大的读取数量，为了减少RS485读取的循环ID数，出厂默认1
2、报警设置
（1）当告警指示灯亮的时候，同步NO-COM-NC响应
（2）当告警指示灯亮的时候，NO-COM-NC不响应
3、报警设置阀值（设置上限和下限）
（1）DC 0-5V
（2）4-20mA
4、4-20mA输出设置（扩展）
（1）第一路启用或关闭，默认关闭，不可修改（扩展）
（2）第二路启用或关闭，默认关闭，不可修改（扩展）
（3）第三路启用或关闭，默认关闭，不可修改（扩展）
（4）第四路启用或关闭，默认关闭，不可修改（扩展）
5、密码设置
（1）新密码：上下箭头键输入新密码，按ENTER
6、支持信息
（1）网址：www.watchfuleyesolutions.com
（2）公司名：Watchful Eye Solutions Inc.

调试和使用

1、连接电源：L，N，PE线接至市电的单相220V系统
2、给设备供电
3、Power电源灯常亮，LED显示，待机状态
4、如果出现告警，按“Mute”按钮，使设备静音，逐项检查寻找故障原因
5、间隔地断开和连接远程浪涌保护器的遥信接口，测试告警功能
6、当出现告警时，“Alarm”告警灯亮，并发出声音告警
7、恢复遥信接口的接线，使设备的接线处于正常状态
8、按"Mute"按钮，使设备静音，告警灯会仍常亮

远端服务器扩展

1、扩展联网到远端服务器，可实时监控浪涌保护器的工作状态
远端服务器显示数据：
（1）DC 0-5V
（2）4-20mA
（3）浪涌保护器故障总数
（4）随机读取1台故障的浪涌保护器ID号

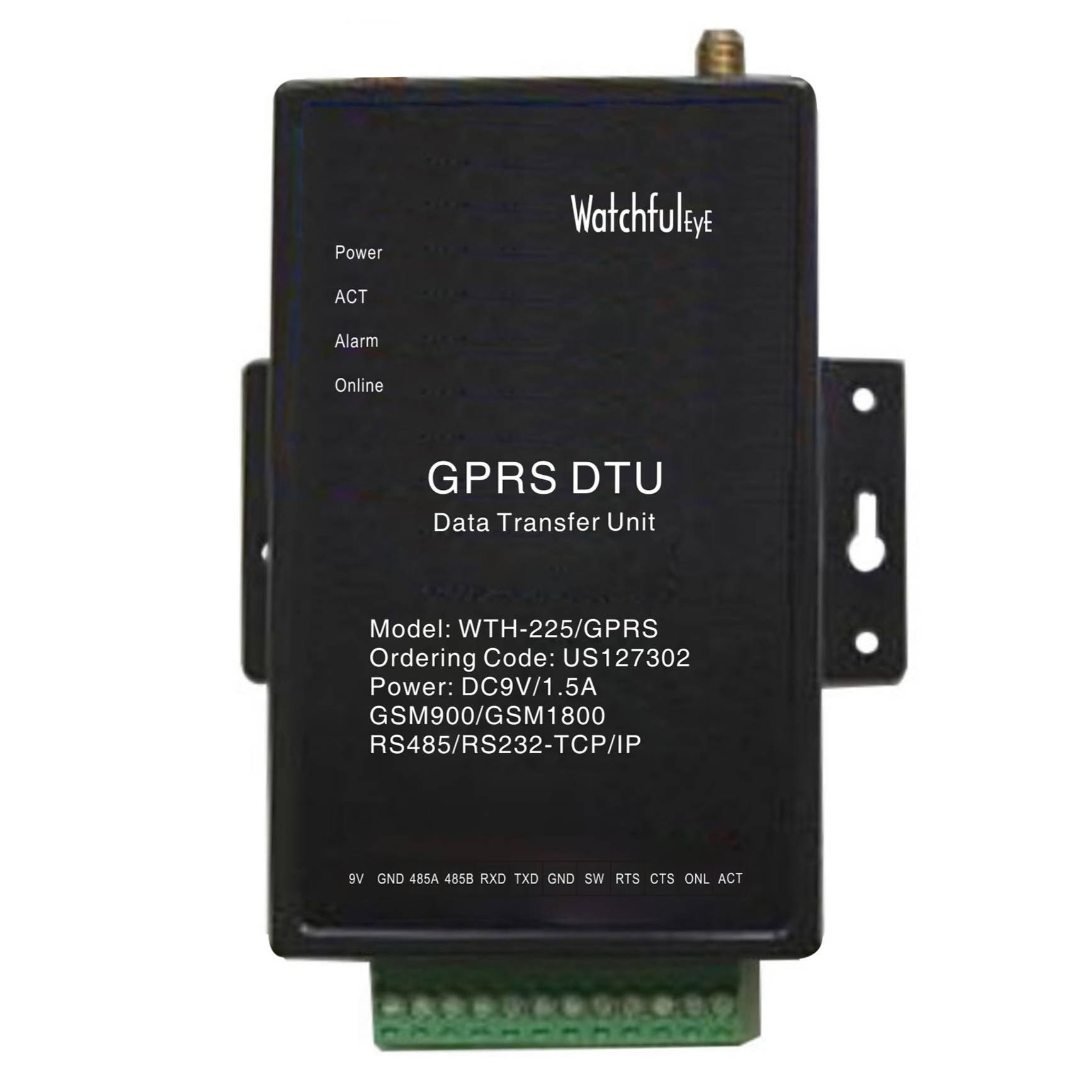

2、配套远端服务器LAN扩展器WTH-225/LAN/GPRS/4G/5G，实现RS485/GPRS/4G/5G发送数据到远端服务器的功能


WTH-225/LAN说明书：http://datasheet.watchfuleyesolutions.com/US127301.html


WTH-225/GPRS说明书：http://datasheet.watchfuleyesolutions.com/US127302.html

常见问题 & FAQ

1、RS485布线时，如果距离很远如何处理
在线路的中间增加信号增强的中继器，或则分片区架设智能监控系统主机

下载WatchfulEyE官方App

了解更多产品和关注公司实时动态，请扫描二维码下载官方App：

产品的售后

Watchfuleye产品在全球提供5年的质量保证服务承诺。
