绿色环保和保护环境是制造商的责任。WatchfulEye产品具有在其产品外壳上激光刻标下载数据表的链接:
http://datasheet.watchfuleyesolutions.com/OE121044.html

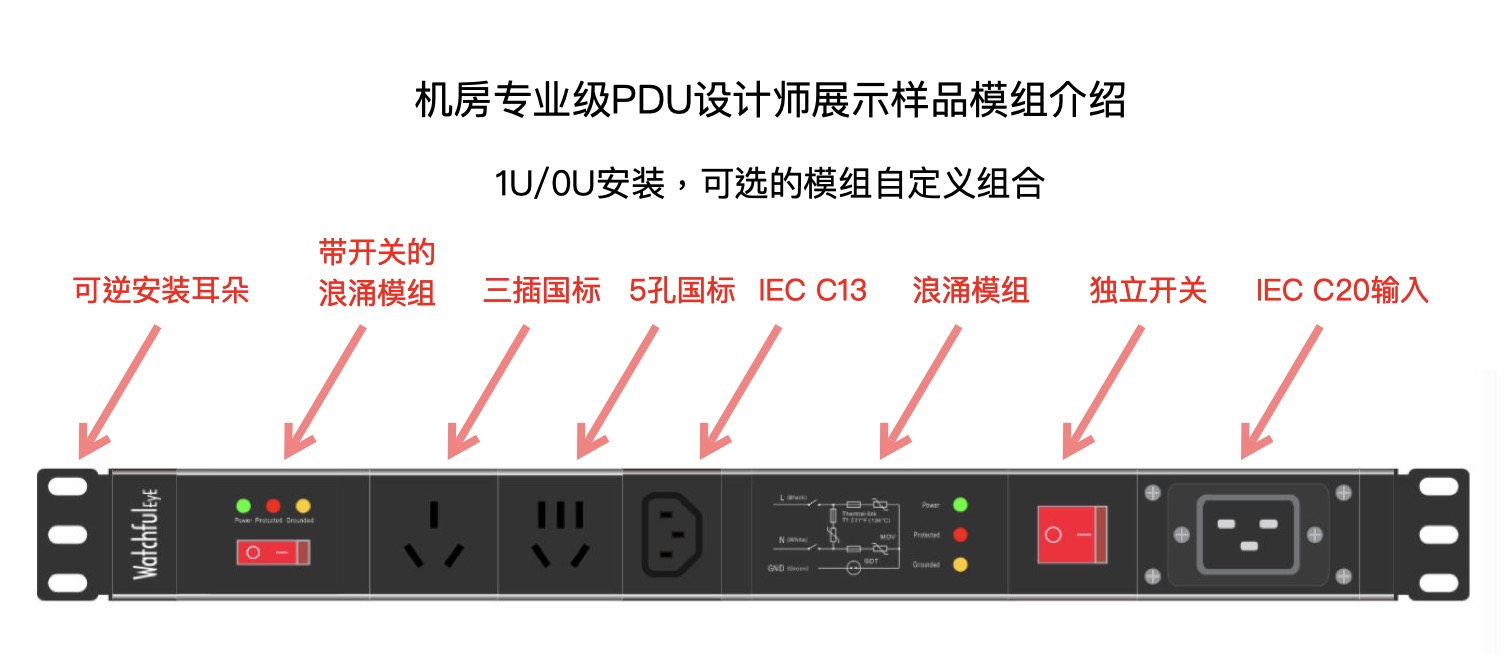

产品型号 | 订货编号 | 模块组合方式和长度 |
WTH-CS/PDU | OE121044-CN | http://pdu.watchfuleyesolutions.com |
额定工作电压 - Page 02 - |
220VAC | 220-240VAC |
PDU尺寸类型 - Page 11 - |
1U, 19英寸 | 0U (44.5mm x 89mm x 长度) | 0U (66mm x 66mm x 长度) |
✓ |
浪涌保护模组 - Page 03 - |
-FSG, -FS | -SG, -S |
浪涌接地位置 - Page 04 - |
顶部 | 底部 | 背面 | 无独立接地端子 |
✓ |
电源输入 - Page 07 - |
电源线 | IEC320 C14 | IEC320 C20 |
✓ |
输入电源线长度 - Page 08 - |
3x1.5mm² x 2.85m | 无电源线 | 3 x 2.5mm² 或其它 |
✓ |
UC: 275V 浪涌保护模组 | |
---|---|
标称工作电压 (Un) | 220VAC 50/60Hz |
最大持续工作电压 (Uc) | 275VAC |
电压保护水平 (Up) | 1.2kV |
UC: 385V 浪涌保护模组 | |
标称工作电压 (Un) | 220-240VAC 50/60Hz |
最大持续工作电压 (Uc) | 385VAC |
电压保护水平 (Up) | 1.5kV |
更多技术参数 | |
标称放电电流 (In) | 5kA |
最大放电电流 (Imax) | 10kA |
开路电压 (Uoc) | 15KV |
保护模式 | L-PE, N-PE, L-N |
保护元器件 | MOV+GDT |
响应时间 (tA) | <5ns |
漏电流 (在75%U1mA下) | <20μA |
内置温度脱扣保护 | 额定工作温度 (Tf) 277°F (136°C) |
内置保险丝 | 15A gL |
1kA环境下的寿命 (8/20μs) | 大于5000次 |
使用环境温度 | - 40° to 176°F (-40° to 80°C) |
使用环境湿度 | 0% to 95%不凝露 |
使用最高海拔 | 3000米 |
以太网PoE浪涌保护模组技术参数 | |
---|---|
额定工作电压 (Un) | 2.8V(以太网)/48V(PoE) |
最大持续工作电压 (UC) | 3V(以太网)/60V(PoE) |
标称放电电流 (In @8/20μs) | 3kA (线-线) |
最大放电电流 (Imax @8/20μs) | 20kA (线-GND/PE) |
电压保护水平 (Up @线-线) | 50V @ 3kV (1.2/50) |
电压保护水平 (Up @线-GND/PE) | 700/800V @ 3kV (1.2/50) |
PoE最大功率 | 90W (PoE) |
适应网络速率 | 100/1000Mbps |
保护线路 | 1-2,3-6,4-5,7-8 |
浪涌保护元器件 | GDT, TVS |
